Замена и ремонт разъемов ноутбука

Разъемы ноутбука - уязвимые элементы, которые часто выходят из строя из-за механических повреждений, окисления контактов или перегрева. Постоянное подключение кабелей расшатывает соединения, а влага и пыль ухудшают проводимость. Особенно опасны проблемы с зарядным разъемом - они могут привести к повреждению материнской платы.

Неисправные разъемы вызывают различные симптомы: от проблем с зарядкой до нестабильной работы USB-портов. Если вовремя не устранить поломку, простой ремонт может превратиться в дорогостоящую замену компонентов. В статье рассмотрим, как диагностировать и устранить распространенные неисправности разъемов, сохранив работоспособность ноутбука.

Основные типы разъемов и их неисправности

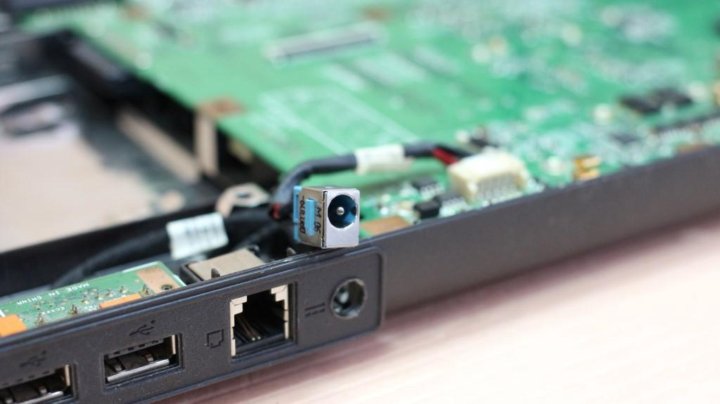

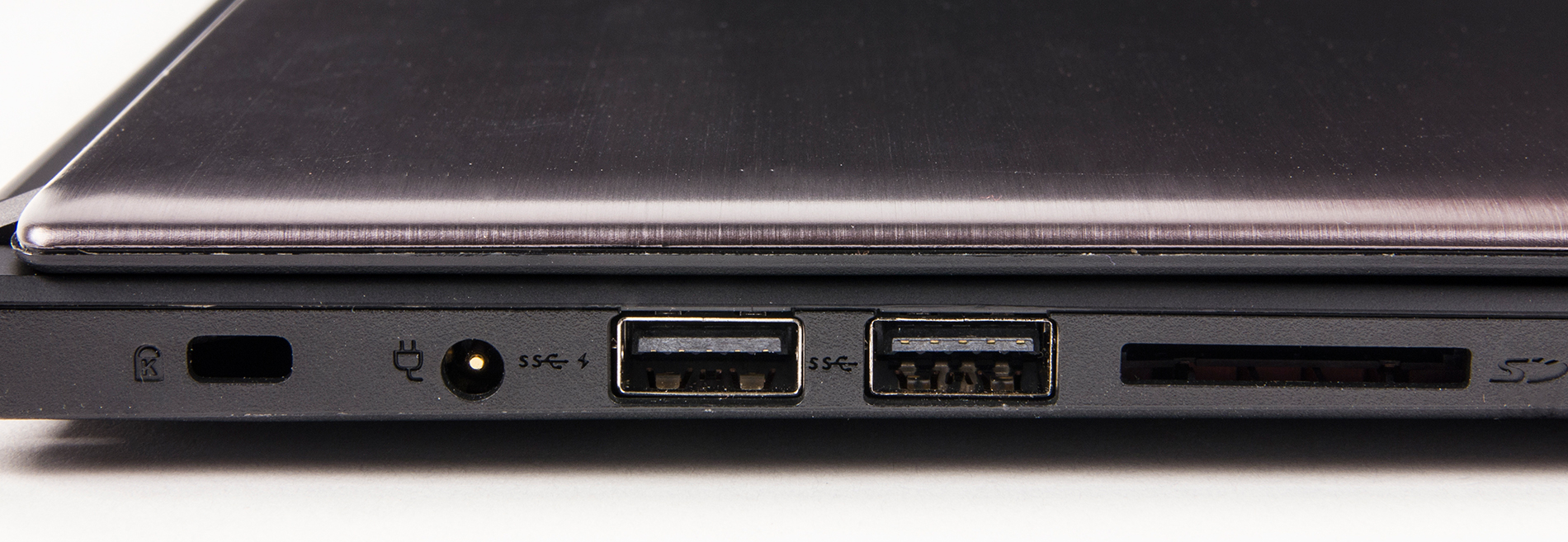

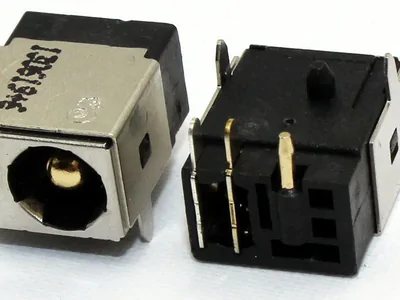

В ноутбуках чаще всего выходят из строя несколько ключевых разъемов, каждый со своими характерными проблемами. Зарядный разъем (DC-in) по праву считается самым проблемным - его поломки проявляются в отсутствии зарядки батареи, необходимости подолгу искать нужное положение кабеля или мигании индикатора питания. Эти симптомы обычно вызваны отломанными контактами или нарушением пайки на материнской плате.

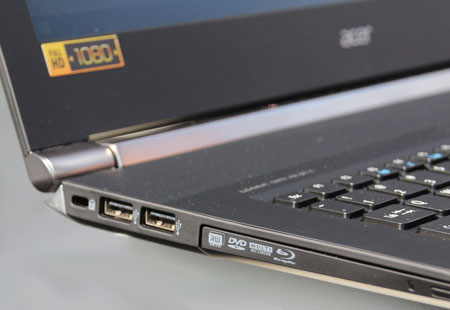

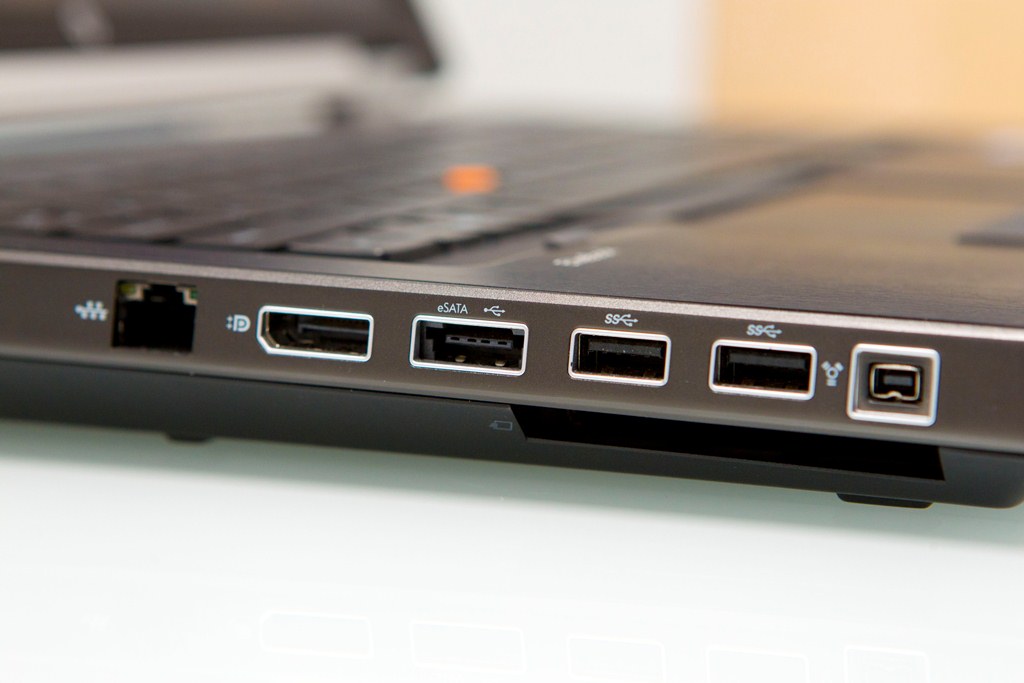

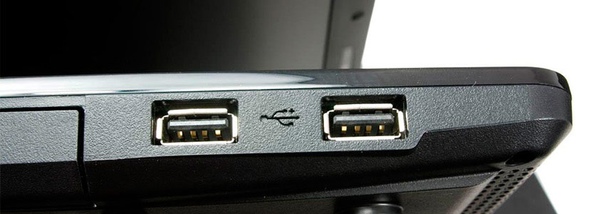

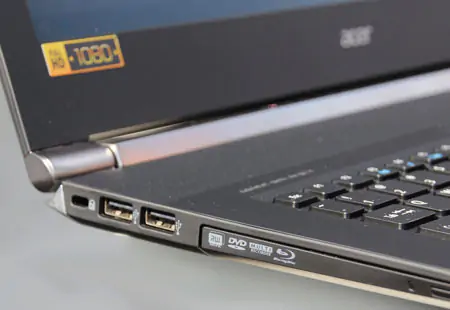

USB-порты

USB-порты регулярно сталкиваются с проблемами из-за активного использования. Постоянное подключение и отключение устройств приводит к расшатыванию гнезд, а резкие движения могут вызвать отрыв контактных площадок. В результате ноутбук перестает распознавать подключенные устройства либо делает это нестабильно.

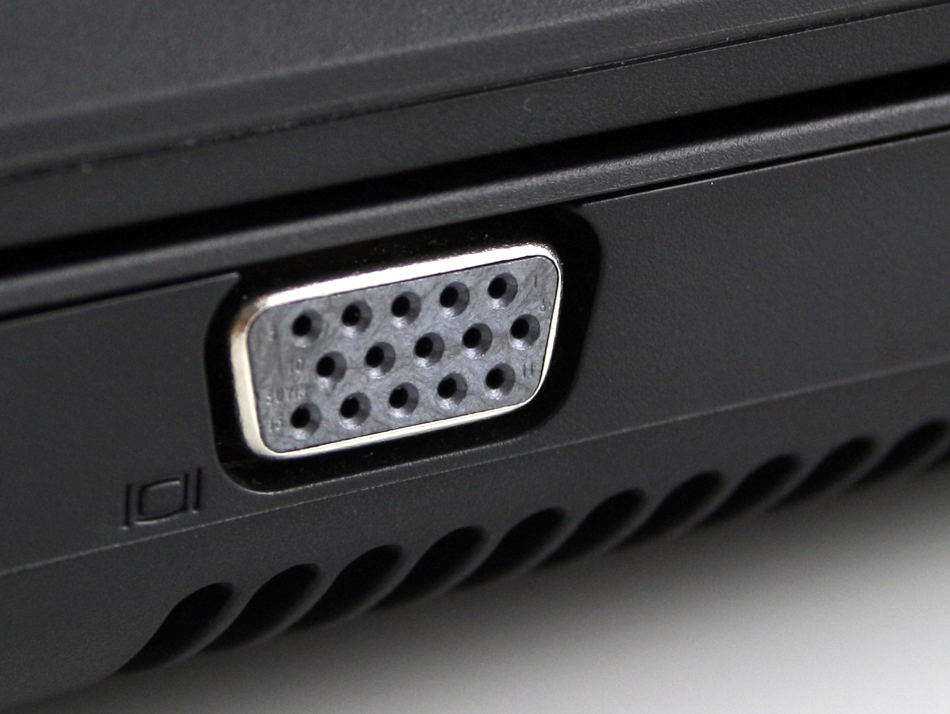

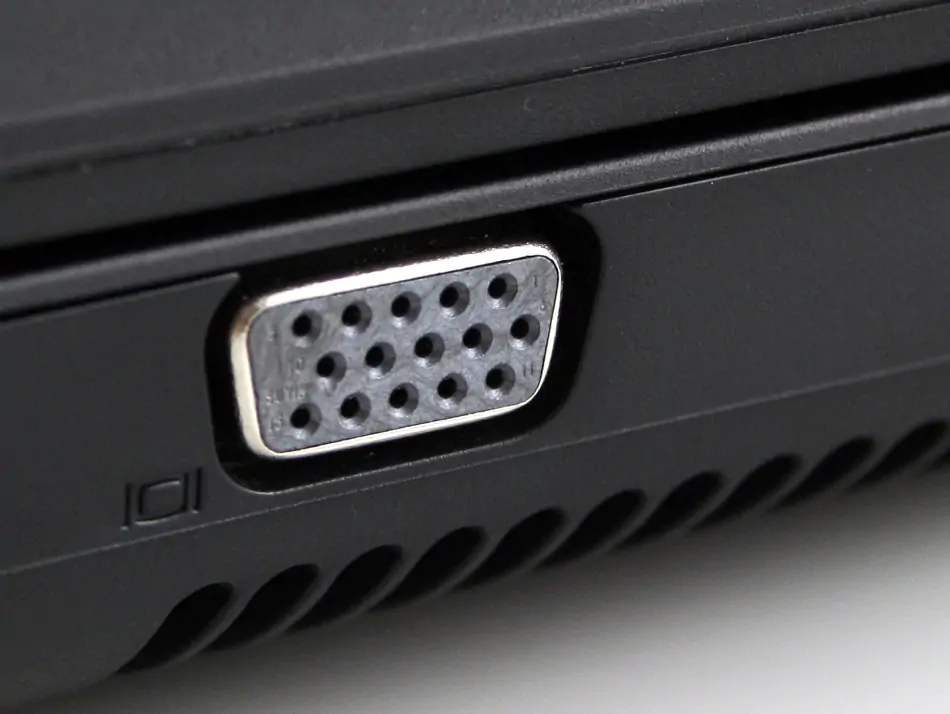

Видеовыходы (HDMI/DisplayPort/VGA)

Видеовыходы, включая HDMI, DisplayPort и устаревший VGA, страдают от других недугов. Пользователи часто сталкиваются с внезапным пропаданием изображения, появлением артефактов на экране или нестабильным соединением. Эти проблемы обычно возникают после перегибов кабеля или механических ударов по корпусу разъема.

Аудиоразъем (3.5 мм)

Аудиоразъем 3.5 мм, несмотря на простоту конструкции, тоже подвержен характерным неисправностям. Владельцы ноутбуков жалуются на фоновые шумы, треск, прерывистый звук или полное отсутствие аудиосигнала. В большинстве случаев виной тому становится банальное загрязнение или окисление контактов.

Сетевой порт (RJ-45)

Сетевой порт RJ-45, хотя и используется реже в эпоху Wi-Fi, все еще остается уязвимым местом. Основные неприятности связаны с полным отсутствием подключения, регулярными обрывами соединения или нестабильной скоростью передачи данных. Эти неполадки обычно становятся следствием неаккуратного обращения - резкого выдергивания кабеля или механических повреждений разъема.

Методы диагностики неисправностей разъемов

Первым и самым очевидным этапом диагностики является визуальный осмотр. При внимательном изучении можно обнаружить физические повреждения корпуса разъема, заметный люфт при подключении кабеля или следы окисления на контактах. Особое внимание стоит уделить состоянию пайки - часто контакты отходят от платы, сохраняя при этом видимую целостность самого разъема.

Более точную диагностику обеспечивает использование мультиметра. С помощью этого прибора можно проверить целостность контактов методом "прозвонки", измерить сопротивление и обнаружить обрывы в цепи. Особенно важна такая проверка для зарядного разъема, где необходимо убедиться в правильности подачи напряжения. При тестировании USB-портов стоит проверить не только силовые линии, но и данные.

Не стоит пренебрегать и программными методами диагностики. Специальные утилиты позволяют проверить работоспособность портов на логическом уровне, исключив проблемы с драйверами или настройками системы. Для USB-портов полезно проверить журналы устройств в диспетчере задач, а для сетевого разъема - выполнить тестовые ping-запросы. В случае с аудиоразъемом стоит проверить настройки звука в операционной системе.

Комплексный подход, сочетающий все три метода диагностики, позволяет наиболее точно определить причину неисправности и выбрать оптимальный способ ремонта. Важно помнить, что некоторые проблемы могут иметь комбинированный характер, сочетая физические повреждения с программными сбоями.

Необходимые инструменты и материалы для ремонта разъемов

Для качественного ремонта разъемов ноутбука потребуется набор профессиональных инструментов и расходных материалов. Основным рабочим инструментом является паяльник мощностью 40-60 Вт с регулировкой температуры, а для более сложных работ лучше использовать термовоздушную станцию, позволяющую аккуратно демонтировать компоненты без повреждения платы.

Из расходных материалов обязательно понадобятся:

• качественный припой с канифольным сердечником (диаметром 0.5-1 мм)
• нейтральный флюс для улучшения паяльных свойств
• медная демонтажная оплетка для удаления излишков припоя
• спирт для очистки контактов после пайки

Необходимо заранее подготовить замену неисправным разъемам - новые оригинальные компоненты или донорские детали с аналогичных плат. Для работы с мелкими деталями обязательно потребуется увеличительная техника - лупа с подсветкой или, в идеале, бинокулярный микроскоп, позволяющий четко видеть миниатюрные контакты. Дополнительно стоит иметь под рукой пинцет, антистатические щипцы и набор качественных отверток для разборки корпуса ноутбука.

Для защиты платы во время работ полезно использовать термостойкую маску или каптоновую ленту. При работе с BGA-разъемами может потребоваться трафарет для нанесения припоя и термофен с точной регулировкой воздушного потока. Все работы следует проводить на антистатическом коврике с заземлением, чтобы исключить повреждение электронных компонентов статическим электричеством.

Процесс замены разъема ноутбука

Перед началом работ необходимо полностью обесточить ноутбук - отключить блок питания и извлечь аккумулятор. После этого аккуратно разбираем корпус, получая доступ к материнской плате. Важно запоминать расположение и порядок снятия всех винтов и шлейфов.

Для демонтажа поврежденного разъема используем паяльную станцию:

1. Наносим флюс на контакты разъема
2. Прогреваем контакты паяльником (330-350°C) или термофеном (280-300°C)
3. Аккуратно поддеваем и извлекаем разъем пинцетом
4. Очищаем контактные площадки от остатков припоя с помощью демонтажной оплетки

Особое внимание уделяем очистке посадочного места - остатки старого припоя и флюса могут помешать качественной установке нового компонента.

Монтаж нового разъема требует аккуратности и точности:

1. Наносим небольшое количество флюса на контактные площадки
2. Выравниваем новый разъем строго по разметке на плате
3. Фиксируем угловые контакты, проверяя правильность позиционирования
4. Последовательно пропаиваем все контакты, соблюдая полярность (особенно важно для зарядных разъемов DC-in)
5. Удаляем остатки флюса спиртовым раствором

После пайки обязательно проверяем:

• Механическую прочность крепления
• Отсутствие перемычек между контактами
• Правильность формы контактных групп

Для зарядных разъемов дополнительно проверяем тестером наличие правильного напряжения на соответствующих контактах. Только после полной проверки можно приступать к сборке ноутбука и тестовому включению.

Сложности и риски при замене разъемов

Самостоятельная замена разъемов сопряжена с рядом технических сложностей. Прежде всего, существует риск повреждения токопроводящих дорожек на плате при неосторожном демонтаже – особенно если разъем припаян плотно или имеет множество контактов. Чрезмерный нагрев паяльником или термофеном может привести к отслоению контактных площадок или даже деформации соседних компонентов, включая чувствительные микросхемы. В худшем случае потребуется сложный микросхемный ремонт с восстановлением оторванных контактов или перепайкой BGA-элементов.

Еще одна распространенная проблема – случайное нарушение целостности многослойных соединений материнской платы. Это особенно актуально для современных ультрабуков, где компоненты расположены крайне плотно. Даже незначительное механическое воздействие может привести к микротрещинам, которые проявятся только со временем.

Когда лучше обратиться к специалисту?

Если у вас нет достаточного опыта в пайке микроэлектроники, лучше доверить ремонт профессионалам. Это особенно важно при подозрении на повреждение материнской платы – например, если после залития жидкостью появились окислы или коррозия.

Гарантийные устройства также требуют профессионального подхода – самостоятельное вскрытие обычно аннулирует гарантию производителя. В сервисных центрах используют оригинальные запчасти и специализированное оборудование, что снижает риск дополнительных повреждений. Кроме того, мастера могут провести полную диагностику, чтобы исключить скрытые неисправности, неочевидные при поверхностном осмотре.

Если же ноутбук относительно старый и его ремонт нецелесообразен в сервисе, но у вас нет нужных навыков, стоит хотя бы предварительно потренироваться на нерабочих платах, прежде чем браться за ремонт основного устройства.

Профилактика и уход за разъемами

Чтобы минимизировать риск повреждения разъемов, важно соблюдать несколько простых правил эксплуатации. Прежде всего, подключение и отключение кабелей должно выполняться аккуратно, без резких движений и чрезмерных усилий. Особенно это касается USB-портов и зарядного разъема, которые чаще всего страдают от механических повреждений.

Использование качественных адаптеров и оригинальных зарядных устройств помогает избежать проблем с перегревом и скачками напряжения. Дешевые аналоги часто не соответствуют требуемым параметрам, что может привести к постепенному разрушению контактов.

Регулярная очистка разъемов от пыли и загрязнений - еще одна важная мера профилактики. Для этого можно использовать мягкую кисточку или баллончик со сжатым воздухом. В случае заметного окисления контактов поможет осторожная обработка спиртовым раствором.

Подводя итоги

Замена и ремонт разъемов ноутбука действительно могут быть выполнены в домашних условиях, однако требуют определенных навыков работы с паяльным оборудованием и понимания устройства материнской платы. Для новичков такая задача может оказаться сложной, а ошибки в процессе ремонта способны привести к более серьезным повреждениям.

При отсутствии уверенности в своих силах, а также в случае сложных поломок, затрагивающих несколько компонентов или требующих микросхемного ремонта, лучше обратиться в профессиональный сервисный центр. Это особенно актуально для современных дорогостоящих моделей ноутбуков, где цена ошибки при самостоятельном ремонте может быть слишком высока.
