Ремонт аккумулятора ноутбука своими руками

Аккумулятор – это "сердце" мобильности ноутбука. Без исправной батареи устройство превращается в стационарный компьютер, привязанный к розетке. Современные литий-ионные (Li-ion) и литий-полимерные (Li-Po) аккумуляторы рассчитаны в среднем на 3-5 лет работы, но их реальный срок службы сильно зависит от условий эксплуатации.

Со временем любой аккумулятор неизбежно теряет свою ёмкость. Этот процесс ускоряется под воздействием нескольких факторов. Во-первых, каждый цикл заряда и разряда постепенно снижает общий ресурс батареи. Обычно после 300-500 таких циклов, что соответствует примерно 2-3 годам эксплуатации, ёмкость уменьшается на 20-30%, что сразу становится заметно по сократившемуся времени автономной работы.

Во-вторых, критическое влияние оказывают экстремальные состояния. Длительное хранение полностью разряженной батареи, перезаряд из-за неисправного контроллера, работа в условиях слишком высоких или низких температур — всё это может быстро вывести аккумулятор из строя. Особенно опасны физические повреждения: вздувшиеся элементы, окислившиеся контакты или последствия механических ударов.

Принимая решение о ремонте, стоит трезво оценить ситуацию. Восстановление имеет смысл, когда проблема касается электроники контроллера или отдельных элементов, а сама батарея не имеет признаков вздутия. Однако если повреждения значительны или ноутбук уже устарел, часто разумнее приобрести новый аккумулятор — особенно учитывая, что стоимость оригинальных батарей для некоторых моделей может быть сопоставима с затратами на ремонт.

В следующих разделах мы детально рассмотрим, как правильно диагностировать проблемы аккумулятора и какие методы восстановления действительно работают, помогая продлить жизнь вашему ноутбуку.

Диагностика неисправности аккумулятора

На проблемы с аккумулятором могут указывать несколько характерных симптомов. Самый очевидный - резкое сокращение времени автономной работы, когда ноутбук, который раньше работал 3-4 часа, теперь отключается уже через 30-40 минут. Другой тревожный сигнал - невозможность зарядить батарею до 100%, либо скачкообразное изменение уровня заряда (например, с 30% сразу до 5%). Визуальный осмотр может выявить вздутие корпуса - это абсолютное показание к немедленной замене аккумулятора из соображений безопасности.

Программная диагностика

Операционная система Windows предоставляет встроенные инструменты для проверки состояния батареи. Наиболее информативным является генерация отчета через командную строку с помощью команды "powercfg /batteryreport". Этот отчет покажет исходную и текущую емкость аккумулятора, количество циклов заряда, историю использования и другую полезную информацию. Для macOS можно использовать утилиту CoconutBattery, которая предоставляет аналогичные данные.

Аппаратная проверка

Для более точной диагностики потребуется мультиметр. Вскрыв аккумуляторный блок (осторожно, чтобы не повредить элементы), нужно проверить напряжение на каждой банке. Нормальное напряжение для литиевого элемента составляет 3,7В (номинальное) с диапазоном рабочих значений от 3,3В до 4,2В. Если какой-то элемент показывает напряжение ниже 2,5В, он, скорее всего, вышел из строя. Также важно проверить баланс напряжений - разница между элементами не должна превышать 0,05В.

Для более точной диагностики можно использовать:

• USB-тестеры, измеряющие реальную емкость
• Программы вроде BatteryMon для мониторинга параметров в реальном времени
• Термографическую камеру для выявления перегревающихся элементов

Помните, что при работе с литиевыми аккумуляторами необходимо соблюдать меры предосторожности - использовать защитные очки, работать в хорошо проветриваемом помещении и не допускать коротких замыканий.

Инструменты и материалы для ремонта

Основной набор инструментов:

1. Мультиметр – необходим для проверки напряжения на отдельных элементах аккумулятора. Лучше выбрать модель с точностью измерения до 0,01В.

2. Паяльное оборудование:

   • Паяльник мощностью 25-40Вт с тонким жалом

   • Качественный припой (например, POS-61)

   • Флюс для пайки (нейтральный, неагрессивный)

   • Медная оплетка для удаления старого припоя

Расходные материалы:

• Литиевые элементы 18650 или других типоразмеров (в зависимости от конструкции аккумулятора)
• Термоусадочная трубка различных диаметров (для изоляции соединений)
• Высококачественная изолента (желательно термостойкая)
• Специальный клей для фиксации элементов (если использовался в оригинальной сборке)

Средства защиты:

• Защитные очки (обязательно!)
• Резиновые или нитриловые перчатки
• Огнеупорная подложка для работы
• Рабочее место с хорошей вентиляцией

Важные замечания:

• Для пайки литиевых элементов нужно использовать точечную сварку (если возможно) или паять очень быстро (не более 2-3 секунд на контакт)
• Все работы следует проводить на негорючей поверхности
• Иметь под рукой огнетушитель класса ABC на случай возгорания

Перед началом работ убедитесь, что у вас есть все необходимое - это не только сделает процесс ремонта удобнее, но и значительно повысит его безопасность. Помните, что неправильное обращение с литиевыми аккумуляторами может привести к возгоранию!

Разборка аккумулятора и первичный осмотр

1. Безопасное вскрытие корпуса

Перед началом работ подготовьте безопасное рабочее место: ровную негорючую поверхность (подойдет керамическая плитка или металлический лист) с хорошим освещением. Желательно иметь под рукой контейнер с песком на случай возгорания.

Для вскрытия корпуса лучше всего использовать два метода. Пластиковая карта или медиатор позволяют аккуратно разъединить половинки корпуса, если ввести их в шов соединения и медленно провести по периметру. Альтернативный вариант - тонкое лезвие канцелярского ножа, которое нужно вводить под углом 30 градусов, совершая осторожные пилящие движения без сильного нажима. В обоих случаях важно действовать постепенно, делая паузы для контроля процесса.

2. Тщательный осмотр внутренностей

После вскрытия первым делом проверьте общее состояние компонентов. Обратите внимание на возможные следы вытекшего электролита в виде пятен или кристаллов соли, оцените состояние контактной группы на предмет окисления. Особенно тщательно осмотрите сами элементы питания - любое вздутие более 1 мм является опасным признаком. Проверьте качество сварных соединений между банками и состояние термодатчиков - их пожелтение указывает на перегрев.

Не менее важна диагностика контроллера. Ищите потемнения на плате, которые могут свидетельствовать о перегреве, проверьте состояние предохранительных элементов и качество пайки основных компонентов. Во время осмотра соблюдайте меры предосторожности: избегайте искрения, не применяйте грубую силу, а при обнаружении вздутых элементов немедленно изолируйте их.

Для удобства последующей сборки рекомендуется фотографировать каждый этап разборки и маркировать отсоединяемые провода. Эти несложные действия помогут избежать ошибок при восстановлении аккумулятора. После успешного вскрытия и осмотра можно переходить к более детальной диагностике и принятию решения о возможности ремонта.

Основные неисправности и методы ремонта

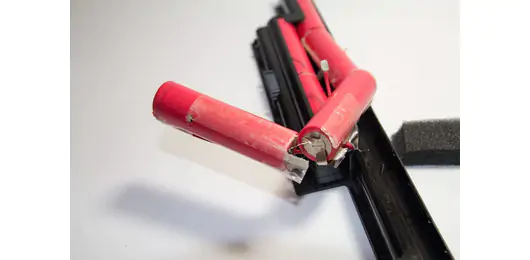

Замена элементов питания

При подборе новых банок учитывайте три ключевых параметра: типоразмер (чаще всего 18650), химический состав (Li-ion или Li-Po) и номинальную емкость (указана на корпусе). Идеальный вариант - найти элементы того же производителя, что и в оригинальной батарее. При их отсутствии выбирайте аналоги с идентичными характеристиками от проверенных брендов (Samsung, LG, Panasonic).

Процесс замены требует особой аккуратности:

1. Отпаивайте старые элементы по одному, строго соблюдая последовательность
2. Новые банки устанавливайте в том же порядке расположения
3. При пайке не перегревайте элемент - контакт должен занимать не более 2-3 секунд
4. Обязательно проверьте мультиметром правильность подключения полярности

После замены критически важна балансировка ячеек. Разброс напряжений между элементами не должен превышать 0,05В. Используйте балансировочную плату или специальное зарядное устройство для выравнивания заряда.

Ремонт контроллера питания

Типичные проблемы с контроллером проявляются в двух вариантах:

• Блокировка из-за глубокого разряда (решается сбросом через специальный программатор)
• Механические повреждения (обрыв дорожек, холодные пайки)

Для сброса заблокированного контроллера потребуется подключение к компьютеру через специальный адаптер и использование фирменного ПО. Если нет возможности выполнить эту процедуру, иногда помогает временное подключение рабочей батареи с последующей установкой ремонтируемой.

При механических повреждениях:

1. Тщательно зачистите окисленные контакты
2. Восстановите оборванные дорожки медными перемычками
3. Пропаяйте все подозрительные соединения
4. Проверьте состояние предохранителей и MOSFET-транзисторов

Восстановление после глубокого разряда

Для "реанимации" полностью разряженных элементов:

1. Подключите банку к лабораторному БП через резистор 10-100 Ом
2. Подайте напряжение 3,7-4В с ограничением тока 0,1С (например, 300мА для элемента 3000мАч)
3. Контролируйте температуру элемента - при нагреве выше 40°С прекратите заряд
4. После достижения 3,3В можно переходить на штатное зарядное устройство

Меры безопасности:

• Никогда не оставляйте процесс без присмотра
• Работайте в огнеупорной зоне
• Используйте защиту для глаз
• При появлении дыма или вздутия немедленно изолируйте элемент

Эти методы позволяют восстановить работоспособность аккумулятора в большинстве типичных случаев, но требуют аккуратности и соблюдения всех мер предосторожности.

Сборка и тестирование отремонтированного аккумулятора

После завершения ремонтных работ аккуратно разместите все компоненты в корпусе, соблюдая первоначальное расположение. Особое внимание уделите:

• правильной укладке проводов (они не должны пережиматься)
• изоляции всех контактов (используйте термоусадку или изоленту)
• размещению термодатчиков (должны плотно прилегать к элементам)

Если корпус склеивался, очистите старый клей и нанесите новый тонким слоем по периметру. Для корпусов на защелках убедитесь, что все фиксаторы вошли в свои пазы. Не применяйте чрезмерное усилие при сборке - это может повредить хрупкие компоненты.

Перед окончательной сборкой выполните серию проверок:

• Измерьте общее напряжение батареи (должно соответствовать сумме напряжений элементов)
• Проверьте ток утечки (не должен превышать 1-2 мА в выключенном состоянии)
• Протестируйте работу термодатчиков (нагрев элементов должен фиксироваться контроллером)

После сборки подключите аккумулятор к ноутбуку и убедитесь:

• система корректно определяет батарею
• уровень заряда отображается правильно
• процесс заряда проходит без перебоев

Калибровка аккумулятора

Для точного определения уровня заряда выполните процедуру калибровки:

1. Полностью зарядите батарею (до 100%)
2. Дайте ноутбуку поработать до полного разряда (до автоматического выключения)
3. Снова зарядите до максимума без перерывов

В Windows можно использовать дополнительные методы:

• Создайте файл BAT с командой powercfg /batteryreport для анализа
• Через "Электропитание" установите схему "Высокая производительность" на время калибровки
• Удалите старые файлы состояния батареи (в папке C:\Windows\System32\battery)

После калибровки оцените:

• реальное время автономной работы
• стабильность показаний уровня заряда
• отсутствие перегрева во время работы/зарядки

Помните, что восстановленный аккумулятор может иметь на 10-15% меньшую емкость, чем оригинальный, что является нормальным для отремонтированных батарей. В первые 3-5 циклов его характеристики могут стабилизироваться.

Меры безопасности при работе с аккумуляторами

Литиевые аккумуляторы представляют серьезную опасность при неправильном обращении. Основной риск - возможность возгорания или даже взрыва при механическом повреждении, перегреве или коротком замыкании. Все работы следует проводить в хорошо проветриваемом помещении, вдали от легковоспламеняющихся материалов. Обязательно используйте защитные очки и огнеупорную подложку.

При первых признаках перегрева элемента (нагрев, деформация корпуса, появление дыма) немедленно прекратите работу. Если началось возгорание, не пытайтесь тушить водой - используйте песок, специальный огнетушитель для электрооборудования или просто отойдите на безопасное расстояние. Помните, что токсичные газы от горящего литиевого аккумулятора опасны для здоровья.

В некоторых случаях ремонт аккумулятора может быть нецелесообразен. Если стоимость новых элементов и работ превышает 50-60% цены оригинальной батареи, разумнее приобрести новый аккумулятор. Это особенно актуально для старых моделей ноутбуков, где можно найти недорогие совместимые аналоги.

Временным решением может стать использование ноутбука только от сети. Однако помните, что без батареи устройство становится уязвимым к скачкам напряжения, а при отключении электричества вы рискуете потерять несохраненные данные. Для стабильной работы рекомендуется использовать источник бесперебойного питания. Также учтите, что некоторые модели ноутбуков могут снижать производительность при работе без аккумулятора.

Ремонт аккумулятора ноутбука — достаточно сложная процедура, требующая не только специальных навыков, но и соблюдения строгих мер безопасности. В большинстве случаев восстановление имеет смысл только при незначительных неисправностях: выходе из строя 1-2 элементов, сбое контроллера или программной блокировке. Если же батарея имеет физические повреждения, сильную деградацию элементов или относится к устаревшим моделям — покупка нового аккумулятора будет более разумным решением.

Как продлить срок службы аккумулятора:

1. Оптимизируйте режим заряда

Старайтесь поддерживать заряд в диапазоне 20-80%. Полная разрядка до 0% и постоянная зарядка до 100% значительно сокращают ресурс батареи. Если ноутбук постоянно подключен к сети, используйте функцию ограничения заряда (доступна в некоторых моделях через фирменные утилиты).

1. Контролируйте температурный режим

Избегайте работы в условиях сильного нагрева (на солнце, возле отопительных приборов). При высоких нагрузках (игры, монтаж видео) используйте охлаждающую подставку. Оптимальная температура для литиевых аккумуляторов — 15-25°C.

1. Правильно храните запасные батареи

Если используете ноутбук преимущественно от сети, периодически (раз в 2-3 недели) переходите на питание от аккумулятора. Для длительного хранения оставляйте батарею заряженной на 40-60% в прохладном месте.

1. Настройте энергопотребление

Уменьшите яркость экрана, отключите неиспользуемые модули (Wi-Fi, Bluetooth), оптимизируйте работу фоновых процессов. Это не только продлит время автономной работы, но и снизит нагрузку на элементы питания.

1. Регулярно проводите калибровку

Раз в 2-3 месяца выполняйте полный цикл разряда-заряда, чтобы контроллер точнее определял остаточную емкость. Для современных батарей достаточно делать это при появлении заметных расхождений в показаниях уровня заряда.

Помните, что даже при идеальных условиях эксплуатации аккумулятор со временем теряет емкость. Средний срок службы качественной батареи составляет 3-5 лет, после чего ее замена становится неизбежной. Соблюдение этих рекомендаций поможет максимально продлить этот период и сохранить производительность вашего ноутбука.
