Подставка для ноутбука с охлаждением своими руками

Ноутбуки склонны к перегреву из-за плотной компоновки деталей, недостаточной вентиляции и скопления пыли внутри корпуса. Это приводит к снижению производительности, троттлингу процессора, повышенному шуму вентиляторов и даже внезапным отключениям. В долгосрочной перспективе перегрев ускоряет износ комплектующих, особенно видеокарты и батареи.

Подставка с активным охлаждением помогает решить проблему перегрева. Встроенные вентиляторы создают дополнительный воздушный поток, отводя тепло от корпуса ноутбука. Это позволяет снизить рабочую температуру на 5–15 градусов, что особенно важно при длительной работе или играх. Кроме того, подставка приподнимает ноутбук, улучшая естественную вентиляцию и обеспечивая более удобный угол обзора экрана.

Почему стоит сделать подставку своими руками?

Готовые охлаждающие подставки часто переоценены: дешёвые модели малоэффективны, а качественные стоят дорого. Самодельный вариант позволяет создать оптимальную конструкцию именно под ваш ноутбук – с правильным расположением вентиляторов, удобным углом наклона и нужным размером. К тому же, его можно собрать из доступных материалов (дерево, пластик, старые кулеры от ПК), потратив минимум денег. Такой подход даёт не только экономию, но и возможность модернизации – например, добавления регулятора оборотов или USB-разъёмов.

Необходимые материалы и инструменты

Для изготовления подставки с охлаждением понадобятся доступные материалы и простые инструменты. Давайте разберём их подробнее.

• Основные материалы:

В качестве основы можно использовать дерево, пластик или металл. Дерево (фанера, ДСП) – самый простой в обработке вариант, пластик легче, а металл обеспечит лучшую теплоотдачу.

Для системы охлаждения потребуются вентиляторы. Подойдут стандартные кулеры от компьютера (80-120 мм) или компактные USB-вентиляторы. Лучше выбирать модели с низким уровнем шума.

Крепёжные элементы – это шурупы, клей или пластиковые стяжки. Они понадобятся для фиксации вентиляторов и сборки каркаса. Чтобы подставка не скользила по столу, приклейте резиновые ножки по углам.

Если вентиляторы питаются от USB, подготовьте соответствующий кабель. Можно взять старый USB-шнур или использовать разъём от нерабочего устройства.

• Инструменты:

Для работы потребуется дрель или шуруповёрт – они нужны для сверления отверстий под вентиляторы и крепёж. Если основа требует подрезки, используйте ножовку по дереву/металлу или электролобзик.

Для соединения проводов может пригодиться паяльник, хотя во многих случаях можно обойтись и без него. Также подготовьте линейку и карандаш для разметки – это поможет сделать конструкцию аккуратной и симметричной.

• Дополнительно:

Если хотите улучшить функциональность, можно добавить USB-хаб, регулятор оборотов вентиляторов или даже подсветку. Но это уже опциональные элементы, без которых подставка будет работать.

Как видите, для сборки не нужны дорогие или редкие компоненты. Большинство материалов можно найти дома или купить в ближайшем строительном магазине.

Проектирование подставки

Перед сборкой важно тщательно продумать конструкцию, чтобы подставка была удобной и эффективной. Начните с определения размеров – они должны соответствовать вашему ноутбуку. Для 15-дюймовой модели достаточно основания 35×25 см, а для 17-дюймовой понадобится 40×30 см. Учитывайте выступы по бокам (2-3 см), чтобы ноутбук не соскальзывал.

Форма может быть прямоугольной или с закруглёнными краями – это вопрос эстетики. Главное, чтобы конструкция оставалась устойчивой. Если планируете использовать подставку на коленях, сделайте нижнюю часть слегка вогнутой для лучшей фиксации.

Расположение вентиляторов

Ключевой момент – правильное размещение кулеров. Для этого нужно знать, где у вашего ноутбука находятся горячие зоны. Обычно они расположены:

• В центральной части (под процессором и видеокартой)
• С левой или правой стороны (где выходят горячие воздушные потоки)

Оптимально установить 2-3 вентилятора диаметром 80-120 мм. Разместите их так, чтобы один обдувал центральную часть, а другие – боковые вентиляционные решётки. Если ноутбук имеет нижние воздухозаборники, вентиляторы должны совпадать с ними по расположению.

Угол наклона

Удобный угол наклона – 10-15 градусов. Это снижает нагрузку на запястья при печати и улучшает обзор экрана. Слишком большой угол (20° и выше) может привести к соскальзыванию ноутбука.

Для регулировки наклона можно:

• Сделать фиксированный упор из деревянного бруска
• Использовать складную конструкцию с изменяемым углом
• Применить резиновые прокладки разной толщины по краям

Практический совет: Перед окончательной сборкой проверьте макет из картона – убедитесь, что ноутбук устойчиво лежит, а вентиляторы правильно расположены. Это поможет избежать ошибок в основной конструкции.

Продуманное проектирование – залог того, что подставка будет не только охлаждать, но и обеспечивать комфорт в работе.

Пошаговая сборка подставки

1. Подготовка основы

Начните с разметки будущей подставки на выбранном материале. Используя линейку и карандаш, очертите контуры согласно разработанному проекту. Для стандартного 15-дюймового ноутбука оптимальные размеры основания - 35×25 см.

При вырезании:

• Для дерева используйте лобзик или ножовку
• Для пластика подойдут ножницы по металлу или электролобзик
• Металл лучше резать болгаркой с тонким диском

После вырезания основной пластины просверлите вентиляционные отверстия в местах, соответствующих воздухозаборникам ноутбука. Можно создать перфорацию в виде сетки или несколько крупных отверстий диаметром 5-10 мм.

2. Установка вентиляторов

Определите оптимальные места для кулеров, ориентируясь на горячие зоны вашего ноутбука. Разметьте точки крепления, учитывая:

• Расстояние между вентиляторами (не менее 2-3 см)
• Отступы от краев подставки (3-5 см)
• Совпадение с вентиляционными отверстиями ноутбука

Варианты крепления:

• На шурупы - наиболее надежный способ
• На термоклей или эпоксидную смолу - для пластиковых оснований
• На пластиковые стяжки - временное решение

3. Подключение питания

Для USB-вентиляторов:

• Обрежьте USB-кабель, оставив разъем
• Соедините красный (+5V) и черный (земля) провода с соответствующими контактами вентилятора
• Изолируйте соединения термоусадкой или изолентой

Для кулеров от ПК:

• Подключите к блоку питания 12V
• Можно использовать старый зарядник от роутера
• Для регулировки скорости добавьте потенциометр

4. Финальная доработка

Установите резиновые ножки по углам подставки - это предотвратит скольжение и обеспечит зазор для циркуляции воздуха. Для лучшей устойчивости используйте ножки высотой 5-10 мм.

Декоративная отделка (по желанию):

• Покраска акриловыми красками
• Оклейка декоративной пленкой
• Нанесение рисунков через трафарет
• Добавление LED-подсветки

Совет: Перед окончательной сборкой протестируйте работу вентиляторов, подключив их к питанию. Убедитесь, что воздушный поток направлен в нужную сторону - обычно на ноутбук (вдув), но для некоторых моделей может потребоваться выдув.

Тестирование и доработки подставки для ноутбука

После сборки подставки необходимо проверить ее эффективность. Начните с измерения температуры ноутбука под нагрузкой – запустите ресурсоемкие приложения или игры и зафиксируйте показатели процессора и видеокарты с помощью программ вроде HWMonitor. Сравните три состояния работы: без подставки, с пассивной подставкой и с включенными вентиляторами. Хороший результат – снижение температуры на 8-15 градусов при активном охлаждении. Если эффект слабый, попробуйте увеличить количество вентиляторов или изменить их расположение под самыми горячими зонами ноутбука.

Доработки помогут сделать подставку более функциональной. Одна из полезных модификаций – регулятор скорости вращения вентиляторов. Его можно сделать на основе переменного резистора или готового ШИМ-контроллера, встроив в боковую грань подставки. Это позволит балансировать между охлаждением и уровнем шума. Еще один вариант апгрейда – добавление USB-хаба, который удобно разместить на переднем крае конструкции. Для эстетики можно установить LED-подсветку по контуру, питая ее от того же USB-разъема.

При внесении изменений учитывайте практическую сторону. Складной механизм наклона сделает подставку более универсальной, а дополнительные резиновые накладки улучшат устойчивость. Если планируете часто переносить конструкцию, позаботьтесь о легком весе – не перегружайте ее лишними элементами. Все электронные компоненты должны быть надежно закреплены и изолированы. Финальное тестирование покажет, насколько удачными оказались доработки – главное, чтобы ноутбук оставался стабильно прохладным даже при длительной работе.

Альтернативные варианты изготовления подставки

Для тех, кто хочет упростить процесс создания охлаждающей подставки, существуют интересные альтернативные решения. Один из наиболее практичных подходов – использование готовых корпусов от старой техники. Например, корпус от неработающего DVD-привода или жесткого диска идеально подходит в качестве основы. Такие корпуса уже имеют подходящие размеры, вентиляционные отверстия и металлическую конструкцию, обеспечивающую дополнительный теплоотвод. Вам останется только закрепить внутри вентиляторы и подключить питание.

Еще один удобный вариант – организация беспроводного питания вентиляторов. Вместо того чтобы подключать кулеры непосредственно к ноутбуку, можно использовать power bank. Это особенно удобно, когда все USB-порты заняты или когда нужно избежать лишних проводов. Современные power bank способны питать несколько вентиляторов в течение многих часов. Для реализации такого решения потребуется лишь подключить вентиляторы к USB-выходу power bank через соответствующий разъем.

Эти альтернативные методы значительно упрощают процесс изготовления подставки, экономя время и силы. Использование готовых корпусов избавляет от необходимости вырезать и обрабатывать основу вручную, а беспроводное питание делает конструкцию более мобильной и удобной в использовании. При этом эффективность охлаждения остается на высоком уровне, особенно если правильно расположить вентиляторы относительно вентиляционных отверстий ноутбука.

Созданная своими руками подставка для ноутбука с охлаждением – это практичное и экономичное решение проблемы перегрева. Основные преимущества такой конструкции очевидны: значительное снижение рабочей температуры устройства (на 10-15°С), продление срока службы комплектующих ноутбука, а также возможность создать идеально подходящий под ваши нужды вариант с учетом особенностей конкретной модели. В отличие от магазинных аналогов, самодельная подставка обойдется в несколько раз дешевле, при этом ее эффективность зачастую оказывается выше за счет точного расположения вентиляторов под горячими зонами вашего устройства.

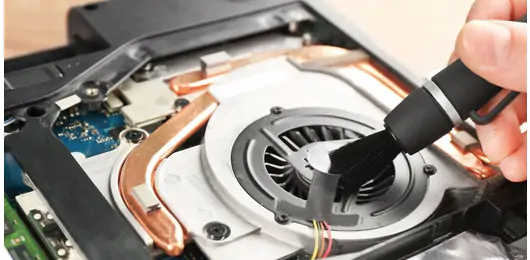

При эксплуатации рекомендуется периодически (раз в 2-3 месяца) очищать вентиляторы подставки от пыли, так как ее накопление снижает эффективность охлаждения. Если подставка используется ежедневно, стоит проверять надежность креплений и соединений примерно раз в полгода. Для моделей с регулируемым углом наклона полезно смазывать подвижные механизмы силиконовой смазкой. Оптимально включать вентиляторы только при серьезных нагрузках на ноутбук (игры, монтаж видео), чтобы продлить их ресурс.

Техника безопасности и важные предупреждения

Работа с электроинструментами требует особой осторожности. Всегда используйте защитные очки при сверлении и резке материалов, а при работе с электролобзиком или дрелью надежно фиксируйте заготовку. Особую внимательность следует проявлять при пайке – рабочее место должно быть хорошо вентилируемым, а все легковоспламеняющиеся материалы убраны на безопасное расстояние.

Чтобы избежать короткого замыкания, тщательно изолируйте все электрические соединения термоусадкой или качественной изолентой. При использовании металлической основы убедитесь, что ни один из проводников не соприкасается с корпусом. Если вентиляторы питаются от USB-порта ноутбука, не допускайте перегрузки по току – суммарное потребление подключенных устройств не должно превышать 500 мА для безопасной работы. При первых признаках перегрева проводов (появление запаха, нагрев изоляции) немедленно отключите питание и проверьте все соединения.
