Замена шлейфа матрицы ноутбука

В целом заменить шлейф матрицы ноутбука — задача нехитрая и с ней вполне можно справиться самостоятельно если делать все аккуратно и внимательно. Именно по этому шлейфу передается изображение. Он располагается внутри крепления монитора к корпусу ноутбука и из-за постоянного или слишком резкого открытия и закрытия крышки может пострадать, особенно если в нем изначально был брак.

Из-за неисправности шлейфа матрицы может не только ухудшаться изображение, еще появляется риск короткого замыкания из-за которого могут пострадать более серьезные компоненты компьютера. Даже при небольших дефектах изображения лучше сразу поменять шлейф, чтобы избежать более серьезных проблем.

Основные шаги, которые нужно предпринять, если с изображением на экране не все в порядке:

• понять, что проблема в шлейфе;
• купить новый шлейф;
• разобрать ноутбук;
• поменять шлейф;
• протестировать;
• собрать обратно.

В крайнем случае, например, если модель ноутбука старая или мало распространенная и новый шлейф купить не получается, можно попробовать отремонтировать старый, но это гораздо сложнее.

Диагностика

Не всегда можно с точностью сказать, что проблема именно в шлейфе матрицы, но есть некоторые признаки, помогающие в диагностике.

Проблемы с изображением на экране могут быть из-за:

• неисправности видеокарты или сбои в системе — если подключить ноутбук к другому монитору или телевизору и изображение становится нормальным — проблема не в них;
• неисправности матрицы — при этом дефекты остаются постоянными или их площадь увеличивается;
• неисправности шлейфа.
• Если проблема в шлейфе — при открытии и закрытии крышки ноутбука изображение будет изменяться, например:
• бегут полосы, а экран мерцает;
• изменяются цвета, появляется рябь, четкость “плывет”;
• изображение появляется и исчезает при изменении положения крышки.

Лечение

Самое простое — отнести ноутбук в сервис. Замена шлейфа матрицы стоит примерно 900-1000 рублей, но сервис не будет полагаться на вашу диагностику и за нее запросит отдельно.

Если вы уверены, что проблема в шлейфе, то купить новый и заменить самостоятельно — дешевле.
Для разных моделей ноутов инструкция по разборке будет немного разная и шлейф понадобится именно от этой модели. Можно купить такой же неработающий ноутбук на запчасти и снять шлейф с него.

Общие принципы одни и те же.

• Разобрать ноутбук;
• отсоединить старый шлейф;
• Новый поместить ровно на то же место что и старый, если он был приклеен — обязательно тоже приклейте.

Выбор нового шлейфа матрицы ноутбука зависит от нескольких факторов, включая модель и год выпуска вашего ноутбука, а также производителя и модель оригинальной детали. Вот шаги для выбора нового шлейфа:

1. Определите модель и серийный номер вашего ноутбука. Эта информация обычно находится на нижней части ноутбука или на коробке.
2. Узнайте точную модель вашего старого шлейфа. Вы можете сделать это, сняв нижнюю панель ноутбука и посмотрев на маркировку детали. Если вы не уверены, как определить модель, сфотографируйте старый шлейф и покажите фотографию специалистам по ремонту ноутбуков.
3. Найдите в Интернете информацию о вашем ноутбуке и определите его модель и год производства. Это поможет вам найти совместимые детали, которые были разработаны специально для вашей модели.
4. Посетите сайт производителя вашего ноутбука или сайт специализированного магазина запчастей для ноутбуков, чтобы найти список совместимых шлейфов для вашей модели ноутбука. Сравните цены и отзывы о разных производителях, чтобы выбрать наиболее подходящий вариант.
5. Убедитесь, что выбранный вами шлейф совместим с вашей моделью ноутбука и имеет положительные отзывы от других пользователей. Если возможно, свяжитесь с продавцом или производителем, чтобы уточнить совместимость детали и получить дополнительную информацию о продукте.
6. Закажите новый шлейф у надежного продавца с хорошей репутацией и возможностью возврата или обмена товара в случае неисправности.

После получения нового шлейфа, следуйте инструкциям по его замене, которые можно найти в Интернете или получить от специалистов по ремонту ноутбуков. Если вы не уверены в своих навыках, обратитесь к профессионалам для замены шлейфа.

Замена шлейфа для ASUS на примере модели K56

• Выключить и перевернуть ноутбук.
• Вытащить аккумулятор — при любой разборке это надо делать в первую очередь, чтобы исключить возможность замыкания.
• Тонкой намагниченной отверткой выкрутить все болтики, кроме тех, что крепят крышку матрицы.

• Снять крышку под которой находятся модули памяти и жесткий диск.
• Аккуратно открутить и снять жесткий диск.
• Открутить остальные болтики, осторожно вынуть DVD привод.

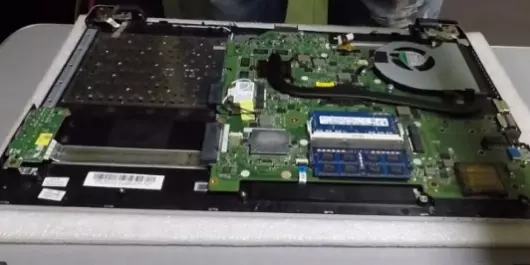

• Открыть ноутбук (выкручивать винтики удобнее всего положив ноутбук на край стола). Винтиков много, поэтому складывайте их в какую-нибудь тару, например, пластиковые стаканчики, просто на столе они могут раскатиться и потеряться.

• Аккуратно отсоединить разъем питания, чтобы не мешал.
• Заодно можно почистить систему охлаждения от пыли, это всегда полезно.

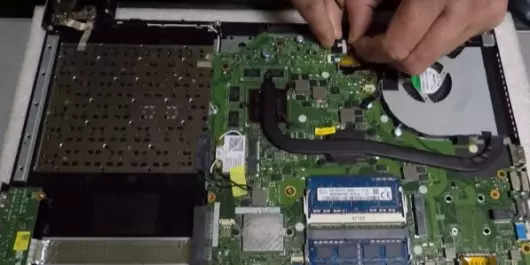

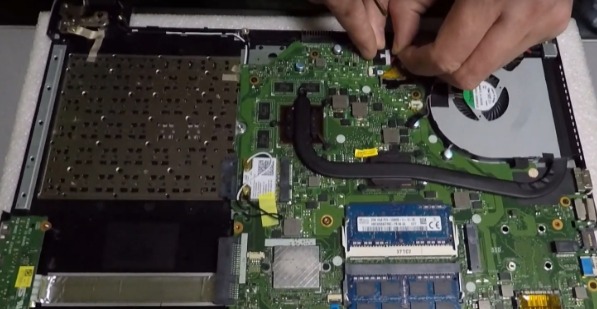

• Отсоединить разъем шлейфа матрицы.
• Полностью открутить петлю матрицы от корпуса.

• Снять кнопку питания и открутить крепление матрицы.
• Слегка приподнять петлю и вытащить шлейф.
• В обратном порядке присоединить новый шлейф и разъем питания.


• Пропустить шлейф в пазы крепления шлейфа матрицы (не спешите, делайте все тщательно и аккуратно).
• Когда все на месте  — закрутить крепление матрицы, кнопку матрицы и остальные винты крепления.
• Перевернуть ноутбук — работа будет теперь с крышкой матрицы.
• В нижнем правых и левых углах надо отклеить стикеры, которые закрывают головки винтиков, их нужно открутить, чтобы снять рамку матрицы.

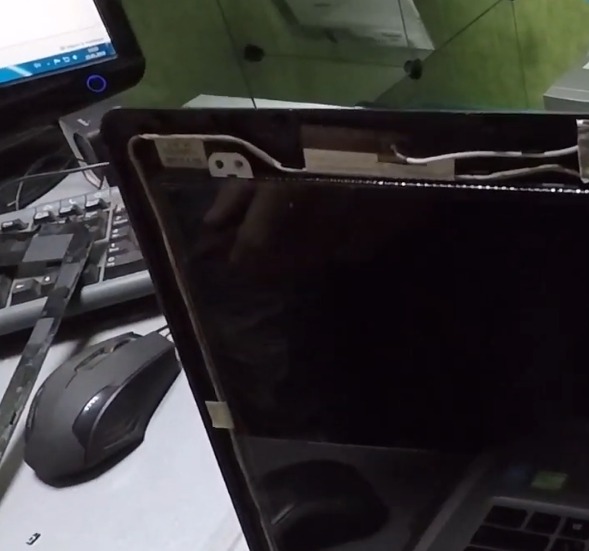

• Потихоньку поддеть рамку матрицы (это удобно делать старой банковской картой), следя за тем, чтоб не сломать защелки, и отложить рамку в сторону.
• Открутить четыре винтика крепления матрицы справа и слева вверху и справа и слева внизу.
• Подложить что-нибудь мягкое — в идеале пупырчатый упаковочный полиэтилен, но если его нет, то что угодно пористое и мягкое, — чтобы не повредить матрицу.

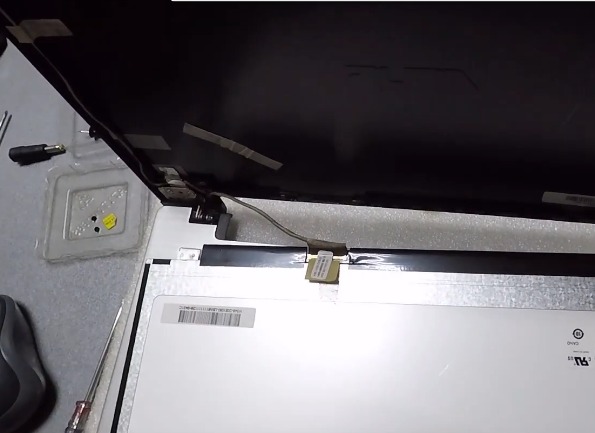

• Снять матрицу, аккуратно положить и отсоединить конец старого шлейфа (осторожно обращайтесь с липким стикером, которым удерживается конец шлейфа!).


• Отсоединить разъем от веб-камеры.
• Сделать то же самое с микрофоном.
• Вытащить проводок из-под всех наклеек.
• Убрать негодный шлейф, он вам уже не понадобится.
• На его место поставить новый шлейф (начинать лучше сверху, с камеры и микрофона), аккуратно вставляя во все пазы.

• Подключить шлейф к матрице, снять защитную пленку и приклеить деталь так же, как был приклеен старый.
• Прикрутить матрицу на место.
• Поставить на место рамку матрицы (здесь надо внимательно проследить, чтоб все защелки защелкнулись).
• Прикрутить ее внизу слева и справа, заклеить стикерами.
• Проверить все крепления еще раз.
• Перевернуть ноутбук и собрать корпус.
• Подключить питание и протестировать новый шлейф и правильность сборки.

Замена шлейфа для lenovo на примере модели G555

• Для разборки ноутбука lenovo нужны крестовые отвертки разного диаметра.
• Крышка системы охлаждения держится на двух винтах, бережно открутите их.

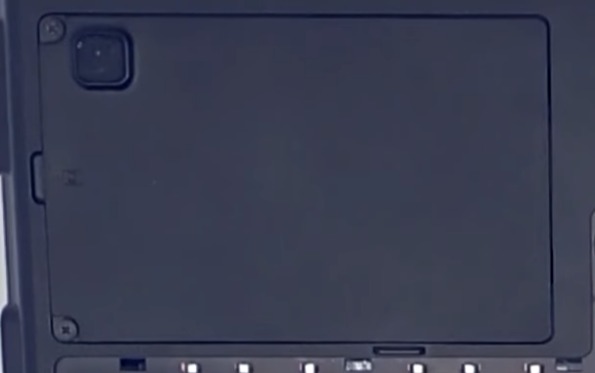

• Отсоедините крышку жесткого диска и осторожно извлеките диск.
• Проводите разборку в удобном месте, чтобы детали и винтики не потерялись, используйте для их складирования специальный контейнер.
• Отключите штекер питания и матрицы.

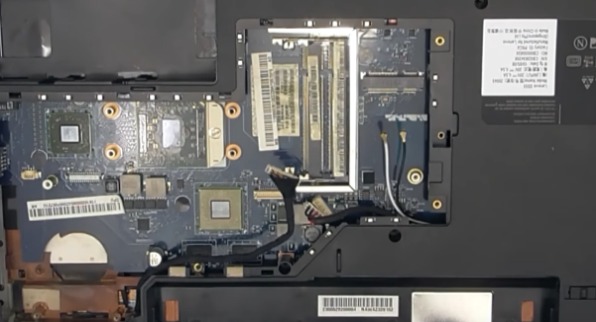

• Основную заднюю крышку ноутбука удерживают шестнадцать винтов — открутите их все.
• Шлейф отсоединяется просто — без разборки корпуса монитора.
• Заменяем шлейф, затем аккуратно собираем ноутбук.

Замена шлейфа матрицы. Ноутбук HP Pavilion G6, G6-2000 серия

Чтобы разобрать этот ноутбук понадобится не только открутить винтики снизу — по аналогии с ноутбуками, представленными выше, но и снять клавиатуру, чтобы получить доступ ко «внутренностям» компьютера.
Плюс у этой модели в том, что экран легко снимается и можно работать с ним отдельно, не боясь повредить сам ноутбук.


Полезные советы

• Первым делом обязательно отключите ноутбук от сети и отсоедините батарею. Если в вашем ноутбуке батарейный блок имеет внутреннее крепление — его придется отключать от материнской платы, когда снимите крышку.
• Удобно организуйте рабочее место, убедитесь в том, что все нужные инструменты под рукой и есть куда положить винтики, их может оказаться очень много.
• Свет должен быть достаточно ярким, чтобы видеть мелкие детали;
• Винтика от каждого этапа работы кладите в отдельные коробочки, их бывает легко перепутать.
• Зарисовывайте схему расположения винтов разной длины.
• Не применяйте силу, если деталь не снимается — ищите где еще она может крепиться, иногда головки винтов бывают спрятаны под наклейкой или пластиковой заглушкой.
• Не торопитесь, выполняйте все действия бережно и аккуратно.
• Если не уверены в своей памяти — фотографируйте каждый шаг, так будет удобнее собирать ноут обратно.
• Посмотрите видео по разборке именно своей модели ноутбука заранее, если что-то оказалось непонятным — лучше обратиться в сервис. Компьютеры, особенно ультратонкие ноутбуки, устройства сложные и хрупкие.

Рекомендации по использованию ноутбука после замены

После замены шлейфа матрицы ноутбука рекомендуется соблюдать следующие рекомендации:

• Включите ноутбук и проверьте работу экрана. Убедитесь, что изображение четкое и нет искажений. Если есть проблемы, обратитесь к специалисту для дополнительной диагностики.
• Избегайте резких движений и ударов по экрану. Шлейф матрицы может быть поврежден при сильном физическом воздействии.
• Регулярно очищайте экран от пыли и грязи. Это поможет избежать перегрева и возможных поломок.
• Следите за температурой внутри корпуса ноутбука. Перегрев может привести к повреждению компонентов, включая шлейф матрицы.
• Не используйте ноутбук в условиях высокой влажности или при прямом попадании воды на него. Влага может повредить электронные компоненты, включая шлейф матрицы.
• Если вы заметили какие-либо проблемы с изображением на экране (например, полосы или искажения), немедленно выключите ноутбук и обратитесь к специалисту для диагностики и ремонта.
• При транспортировке ноутбука старайтесь избегать тряски и ударов. Используйте защитный чехол или сумку для защиты устройства от внешних воздействий.

Дополнительно

Чистка ноутбука от пыли

В процессе разборки ноутбука может оказаться, что в корпус и систему охлаждения забилась пыль. Раз уж все равно он разобран — стоит его и почистить, это спасет устройство от перегрева.
Для этого понадобятся дополнительные инструменты:

• кисточка,
• салфетки,
• фен или пылесос,
• термопаста.

Чтобы почистить систему охлаждения придется разобрать ноутбук еще немного, то есть отсоединить жесткий диск и ОЗУ (обычно оно легко отщелкивается, если нет — внимательно посмотрите видео по разборке).
Получив доступ к кулеру — извлеките и очистите его кисточкой, лопасти можно дополнительно протереть салфеткой.

Почистите радиатор — слежавшийся слой пыли можно отделить от пластика и металла зубочисткой и продуть феном в режиме холодного воздуха. Если у вас нет фена, а есть пылесос — им тоже можно воспользоваться, но действуйте аккуратнее, в процессе есть риск образования статического электричества. Шланг лучше держать подальше и использовать пластиковую насадку.

Замена термопасты

Раз уж ноутбук разобран и кулер снят, можно сменить термопасту, особенно если ноутбуку больше трех лет, а ее никогда не меняли. Со временем она пересыхает и отвод тепла ухудшается, что может привести к поломкам.
В некоторых ноутбуках процессор доступен сразу после снятия крышки, у некоторых приходится снимать материнскую плату.

• Отстегните защелки чипа и снимите его.
• Тщательно удалите остатки старой термопасты салфеткой. Если остаток не получается отчистить салфеткой — можно потереть чип и его гнездо ватной палочкой, смоченной в спирте.
• Нанесите новый слой термопасты — выдавите из шприца и распределите ровным слоем по процессору. Для этого можно использовать старую проездную или банковскую карту. Излишки удалите салфеткой.
• Вещество можно наносить и на чип и на радиатор или только на чип. Главное, чтобы слой получился одинаковой толщины на всей поверхности деталей.
• Установите комплектующие на место.
• Включите ноутбук и проверьте, как он работает. Если все в порядке, то им сразу можно пользоваться.

Удовлетворение от хорошо проделанной работы и отлично функционирующий ноутбук — вот награда за терпение и старание.
