Как заменить матрицу у ноутбука

Матрица ноутбука является одним из наиболее важных компонентов, отвечающим за вывод изображения на экран. Она состоит из трех основных частей: жидкокристаллического дисплея (LCD), подсветки и схемы управления. Матрица преобразует электрические сигналы в изображение, которое мы видим на экране ноутбука.

Существует несколько типов матриц ноутбуков, которые отличаются друг от друга по технологии изготовления, разрешению, цветопередаче и углу обзора. Наиболее популярными являются следующие типы матриц:

• TN (Twisted Nematic) - это самый старый и дешевый тип матриц. Они обладают низким временем отклика, но имеют ограниченные углы обзора и низкую контрастность.
• IPS (In-Plane Switching) - этот тип матриц обеспечивает более широкие углы обзора, высокую контрастность и лучшую цветопередачу, однако они стоят дороже и имеют более высокое время отклика.
• VA (Vertical Alignment) - матрицы этого типа имеют хорошие углы обзора и хорошую контрастность, но они могут быть немного дороже, чем TN-матрицы.

При выборе матрицы ноутбука важно учитывать не только ее тип, но и разрешение экрана, которое определяет количество пикселей на единицу площади. Чем выше разрешение, тем более четким будет изображение на экране.

Оценка необходимости замены и выбор новой матрицы

Необходимость замены матрицы на ноутбуке зависит от состояния экрана и целей использования. Если экран имеет повреждения или ухудшилось качество изображения, то замена может быть необходима.

Можно ли на ноутбуке поменять матрицу?  Да, на большинстве ноутбуков можно самостоятельно поменять матрицу. Однако, это может потребовать некоторых навыков и инструментов. Перед заменой матрицы рекомендуется обратиться к инструкции по эксплуатации вашего ноутбука или проконсультироваться со специалистом.

Как определить, что матрица нуждается в замене

Если на экране ноутбука или компьютера появились трещины, сколы или битые пиксели и это мешает комфортному использованию устройства, то вероятно матрица нуждается в замене. Но для точного определения лучше отнести устройство в сервисный центр и провести диагностику. На необходимость замены могут указывать следующие признаки:

• Тусклое изображение;
• Низкая контрастность;
• Плохая цветопередача;
• Артефакты и мерцания;
• Горизонтальные или вертикальные полосы на экране.

Также стоит учесть возраст устройства и срок службы оригинальной матрицы. Если она была установлена более 5-7 лет назад, то скорее всего уже исчерпала свой ресурс и требует замены.

Выбор подходящей матрицы для вашего ноутбука

Чтобы правильно выбрать новую матрицу для вашего ноутбука, нужно учесть следующие параметры:

• Тип матрицы: IPS, TN, VA или OLED;
• Размер экрана: 13.3", 15.6", 17.3" и т. д.;
• Разрешение экрана: HD (1366x768), Full HD (1920x1080), QHD (2560x1440) и выше;
• Наличие или отсутствие сенсорного экрана;
• Совместимость с вашей моделью ноутбука.

Лучше всего выбирать матрицы от известных производителей, таких как LG, Samsung, BOE, AUO и других. Они обычно предлагают более высокое качество и долговечность по сравнению с менее известными брендами.

Перед покупкой убедитесь, что выбранная вами матрица совместима с вашим ноутбуком. Проверьте технические характеристики на сайте производителя или обратитесь за помощью к специалистам в сервисных центрах.

Подготовка к процессу замены

Необходимые инструменты

Перед тем, как поменять матрицу на ноутбуке, вам потребуется подготовить следующие инструменты:

• Крестовая отвертка для откручивания винтов крышки.
• Пластиковая лопатка или медиатор для разделения пластиковых панелей.
• Пинцет для удаления старых креплений матрицы.
• Новый комплект матрицы с креплениями.
• Терпение и аккуратность.

Меры предосторожности

При замене матрицы ноутбука Acer, Asus, HP, Lenovo или любого другого производителя важно соблюдать меры предосторожности, чтобы не повредить электронные компоненты и не подвергнуть себя опасности. Вот несколько основных правил:

• Перед началом работы отключите питание компьютера и извлеките аккумулятор.
• Используйте только качественные инструменты и материалы, чтобы избежать повреждения компонентов.
• Не используйте острые предметы для снятия крышек или защелок, так как они могут повредить пластиковые детали.
• Наносите термопасту аккуратно, чтобы она не попала на другие компоненты.
• После замены матрицы проверьте, что все разъемы и провода подключены правильно, и только потом включайте компьютер.

Процесс замены матрицы

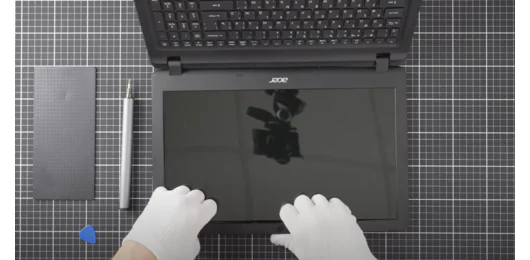

№1 Снятие крышки ноутбука и отсоединение старой матрицы

Чтобы снять крышку с ноутбука и отсоединить старую матрицу, необходимо выполнить следующие действия:

• Отключить питание ноутбука и извлечь аккумулятор (если это возможно).
• Открутить все винты, удерживающие заднюю крышку, и отложить их в сторону.
• Аккуратно снять заднюю крышку, стараясь не повредить защелки.

№2 Извлечение старой матрицы

Чтобы извлечь старую матрицу отсоедините все кабели и открутить крепления, а затем аккуратно извлеките старую матрицу из ноутбука, стараясь не повредить ее или окружающие компоненты.

№3 Подключение новой матрицы и проверка ее работы

Нанесите термопасту на новую матрицу и вставить ее в корпус ноутбука, убедившись, что все кабели подключены правильно.
Для проверки работоспособности вставьте аккумулятор (если извлекался) и подключите питание ноутбука. Затем включите ноутбук и убедитесь, что новая матрица работает правильно. Изображение должно быть четким, без искажений или битых пикселей.

Если все работает нормально, выключите ноутбук и переходите к установке задней крышки на место.

№4 Установка крышки ноутбука обратно

Аккуратно установите крышку ноутбука на место и закрепите ее винтами, которые были удалены ранее

После всего процесса, отвечая на вопрос «как заменить матрицу на ноутбуке», можно сказать, что замена является достаточно простой процедурой. Ее можно выполнить в домашних условиях с использованием крестообразной отвертки, пластиковой лопатки, пинцета и новой матрицы. Перед началом работы необходимо обязательно отключить ноутбук от питания и извлечь аккумулятор. Следуя приведенным инструкциям и соблюдая аккуратность, вы сможете успешно заменить экран на ноутбуке.

Возможные проблемы после замены матрицы

После замены матрицы могут возникнуть некоторые проблемы, такие как:

• Неправильное подключение матрицы, которое может привести к искажению изображения или его отсутствию.
• Повреждение матрицы или других компонентов во время замены, что может вызвать дополнительные проблемы.
• Несовместимость новой матрицы с ноутбуком, что может привести к неправильной работе или сбоям в системе.
• Недостаточная очистка старой матрицы перед установкой новой, что может привести к появлению пятен или искажений на изображении.

Чтобы избежать этих проблем, необходимо тщательно следовать инструкциям по замене матрицы и использовать только качественные материалы и инструменты. Если после замены возникают проблемы с изображением или ноутбук не включается, рекомендуется проверить правильность подключения матрицы, попробовать использовать другую матрицу и обратиться к производителю за дополнительной консультацией.

Ноутбук не включается после замены

Если ноутбук не включается после замены матрицы, возможно:

• неправильно установлена матрица или не подключены все разъемы;
• матрица имеет дефекты или не совместима с вашей моделью ноутбука;
• проблемы с блоком питания или аккумулятором;
• программные проблемы, связанные с драйверами или настройками экрана.

Чтобы устранить проблему, проверьте правильность установки матрицы и подключения всех разъемов, попробуйте использовать другую матрицу или свяжитесь с производителем для консультации. Если проблема связана с блоком питания или аккумулятором, попробуйте заменить их на исправные. В случае программных проблем, обновите драйверы видеокарты и настройки экрана, проверьте работу ноутбука с другим источником питания

Проблемы с изображением после замены

Если у вас возникли проблемы с изображением после замены матрицы, убедитесь, что новая матрица правильно установлена и подключена к материнской плате ноутбука. Проверьте все соединения и при необходимости переподключите их.
Если проблема не устранена, попробуйте обновить драйверы для новой матрицы. Загрузите последние драйверы с сайта производителя и установите их на свой ноутбук. Если же и обновление драйверов не помогло, возможно, новая матрица имеет дефект. Обратитесь к производителю матрицы для получения дополнительной помощи или замены матрицы.

Ответы на часто задаваемые вопросы по замене матриц ноутбуков

• Как определить модель матрицы?

Через маркировку на задней стороне экрана: Разберите ноутбук и снимите старую матрицу. На задней стороне матрицы обычно наклеена наклейка с моделью (например, LP156WF6-SPB1, B156HAN01.2 и т.д.).

С помощью программ: Используйте программы для диагностики оборудования, такие как AIDA64 или HWiNFO. Они покажут модель установленной матрицы.

По модели ноутбука: Найдите спецификации вашего ноутбука на сайте производителя или в инструкции. Там может быть указана модель матрицы.

Через сервисный центр: Если вы не можете определить модель самостоятельно, обратитесь в сервисный центр. Специалисты помогут подобрать подходящую матрицу.

• Можно ли заменить матрицу самостоятельно, если нет опыта?

Да, но с осторожностью: Замена матрицы — это задача средней сложности. Если вы внимательно следуете инструкциям и используете правильные инструменты, справиться можно.

• Что делать, если после замены экран не работает?

Проверьте подключение шлейфа: Отключите и снова подключите шлейф матрицы к материнской плате. Убедитесь, что он правильно вставлен и зафиксирован.

Проверьте совместимость матрицы: Убедитесь, что новая матрица подходит для вашего ноутбука. Несовместимая матрица может не работать.

Проверьте подсветку экрана: Если экран черный, но изображение есть (видно под углом или с фонариком), проблема может быть в подсветке или инверторе.

Обратитесь в сервисный центр: Если вы не можете найти причину, обратитесь к специалистам. Возможно, проблема в материнской плате или других компонентах.

• Сколько стоит замена матрицы в сервисном центре?

Стоимость матрицы: Цена новой матрицы зависит от модели и диагонали. В среднем, это от 3 000 до 15 000 рублей.

Стоимость работ: Замена матрицы в сервисном центре обычно стоит от 1 000 до 3 000 рублей, в зависимости от сложности разборки ноутбука.

Итоговая стоимость: В среднем, замена матрицы в сервисном центре обойдется в 4 000–18 000 рублей, включая стоимость детали и работы.

• Как избежать повреждения шлейфа при замене матрицы?

Будьте осторожны: Шлейф матрицы очень хрупкий. Не перегибайте его и не прикладывайте силу при подключении.

Используйте правильные инструменты: Для отсоединения шлейфа используйте пластиковый инструмент или пинцет.

Следите за защелками: Многие шлейфы фиксируются защелками. Откройте защелку перед извлечением шлейфа и закройте после установки.

• Можно ли использовать матрицу от другого ноутбука?

Матрица должна подходить по размеру, разрешению, типу подключения (LVDS, eDP) и расположению шлейфа. Убедитесь, что новая матрица имеет те же характеристики, что и старая (например, напряжение, количество пинов в шлейфе).

Риски: Несовместимая матрица может не работать или повредить ноутбук.

• Как понять, что проблема именно в матрице, а не в других компонентах?

Подключите внешний монитор: Если на внешнем мониторе изображение есть, проблема, скорее всего, в матрице или шлейфе.

Проверьте подсветку: Если экран черный, но изображение видно под углом, проблема может быть в подсветке или инверторе.

Осмотрите матрицу: Трещины, битые пиксели или полосы на экране указывают на неисправность матрицы.

• Сколько времени занимает замена матрицы?

Для опытного пользователя замена матрицы занимает от 30 минут до 1 часа.

В первый раз процесс может занять 2–3 часа, в зависимости от сложности разборки ноутбука.

• Можно ли отремонтировать матрицу вместо замены?

В большинстве случаев — нет. Матрица — это сложный компонент, который обычно не ремонтируют. При повреждении (трещины, битые пиксели) требуется замена.

Исключения: Если проблема в подсветке или шлейфе, их можно заменить отдельно, но это требует опыта и специального оборудования.

• Как выбрать качественную матрицу?

Обращайтесь в специализированные магазины или официальные сервисные центры. Почитайте отзывы о продавце или производителе матрицы.

Перед покупкой проверьте, что матрица подходит для вашего ноутбука.

Замена матрицы ноутбука — это задача, с которой можно справиться самостоятельно, если следовать инструкциям и соблюдать осторожность. Однако, если вы не уверены в своих силах, лучше доверить эту работу профессионалам, чтобы избежать повреждения ноутбука.

Советы по предотвращению проблем с матрицей

Для предотвращения проблем в работе матрицы ноутбука рекомендуется:

• Регулярно обновлять драйверы видеокарты и другого оборудования.
• Следить за чистотой и порядком на рабочем месте, чтобы избежать попадания пыли или других частиц на матрицу.
• Избегать механических воздействий на ноутбук, таких как удары или падения.
• Использовать ноутбук на твердой и ровной поверхности, чтобы избежать вибрации и тряски.
• Своевременно производить замену батареи и других компонентов ноутбука, чтобы избежать возможных проблем с питанием.

Если у вас возникла необходимость в замене матрицы, то лучше всего обратиться в специализированный сервисный центр. При обращении в сервисный центр опишите проблему и уточните стоимость замены матрицы. Обычно стоимость замены матрицы зависит от ее типа и сложности работы. После согласования стоимости замены и условий гарантии, сервисный центр проведет замену матрицы и проверит работу ноутбука.
