Самостоятельная замена дисплея на смартфоне

Замена дисплея – это кропотливый процесс, где небрежность может дорого обойтись. Одно неверное движение – и можно повредить шлейфы, сломать крепления или даже вывести из строя другие модули телефона, например, тачскрин или подсветку. Поэтому главное правило – не спешить и действовать осторожно.

Самостоятельная замена экрана оправдана, если у вас уже был опыт разборки техники, а телефон относительно простой конструкции. Также важно, чтобы под рукой был подходящий инструмент и качественная запасная часть. Но если устройство новое, всё ещё на гарантии или имеет сложную сборку (как современные флагманы с влагозащитой и изогнутыми экранами), лучше не рисковать и отнести его в сервис. Ошибка может обернуться ещё более дорогостоящим ремонтом.

Подготовка к замене дисплея

Перед началом работ важно собрать всё необходимое, чтобы в процессе не отвлекаться на поиски недостающих предметов. Вам понадобятся:

Прецизионные отвертки – чаще всего требуются крестообразные (PH00, PH000) и плоские насадки для мелких винтов. Некоторые модели телефонов используют редкие типы креплений (например, пятиконечные звёздочки), поэтому лучше иметь универсальный набор.
Медиатор или пластиковая карта – поможет аккуратно поддеть экран или заднюю панель, не оставляя царапин. Металлические предметы использовать нельзя – они могут повредить внутренние компоненты.
Пинцет – пригодится для работы с мелкими шлейфами и винтами. Желательно выбрать антистатическую модель с тонкими загнутыми кончиками.
Фен или термопушка – необходим для размягчения клея, которым крепится дисплей. Температура должна быть не выше 80-100°C, чтобы не повредить внутренности телефона. Если нет профессионального инструмента, подойдёт обычный бытовой фен, но работать придётся осторожнее.
Новый дисплей – лучше выбирать оригинальную запчасть или качественный аналог от проверенного производителя. Дешёвые экраны часто имеют проблемы с цветопередачей, сенсором или подсветкой.
Клей или двусторонний скотч – если телефон имеет клеевую фиксацию экрана. Специальный клей для дисплеев (например, B7000) предпочтительнее, но в крайнем случае можно использовать тонкий двусторонний скотч.

Правильная подготовка пространства – залог успешного ремонта:

Поверхность должна быть чистой, ровной и хорошо освещённой. Идеально подойдёт стол с матовым покрытием, чтобы мелкие детали не скатывались и не терялись.
Антистатический браслет защитит электронные компоненты от повреждения статическим электричеством. Если его нет, перед работой можно коснуться заземлённого металлического предмета (например, батареи).
Органайзер для деталей – небольшие контейнеры или магнитный коврик помогут не потерять винты и другие мелкие элементы. Можно использовать коробочки от таблеток или сложить лист бумаги с несколькими секциями.
Увеличительное стекло или лупа пригодится, если нужно рассмотреть мелкие разъёмы или маркировку.
Антистатическая салфетка – на неё можно класть снятый дисплей, чтобы не поцарапать поверхность.

Дополнительно стоит подготовить:

Изопропиловый спирт для очистки остатков клея
Пластиковую лопатку для более аккуратного вскрытия корпуса
Пинцет с загнутыми концами для труднодоступных разъёмов
Фонарик для подсветки тёмных участков внутри телефона

Перед началом работ рекомендуется посмотреть видеоразбор вашей модели телефона, чтобы понимать расположение всех креплений и шлейфов. Это поможет избежать ошибок при демонтаже.

Разборка телефона

Отключение питания и подготовка

Первым делом полностью выключите устройство – это защитит электронные компоненты от короткого замыкания. Затем извлеките лоток с SIM-картой и, если есть, картой памяти. Некоторые модели требуют также извлечения SD-карты через боковой слот. Убедитесь, что телефон действительно не подаёт признаков жизни – экран должен быть полностью чёрным, без подсветки.

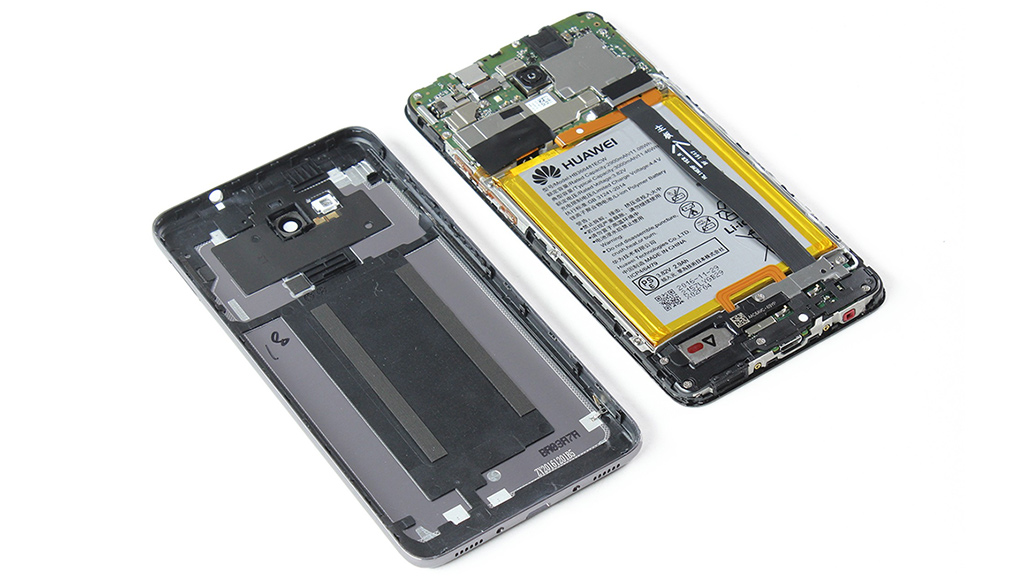

Снятие задней панели или дисплея

В современных смартфонах применяются два основных типа крепления:

Для моделей с клеевым креплением:

Разогрейте края устройства строительным феном или термопушкой (60-80°C) в течение 1-2 минут. Можно использовать обычный фен, но потребуется больше времени (3-4 минуты).

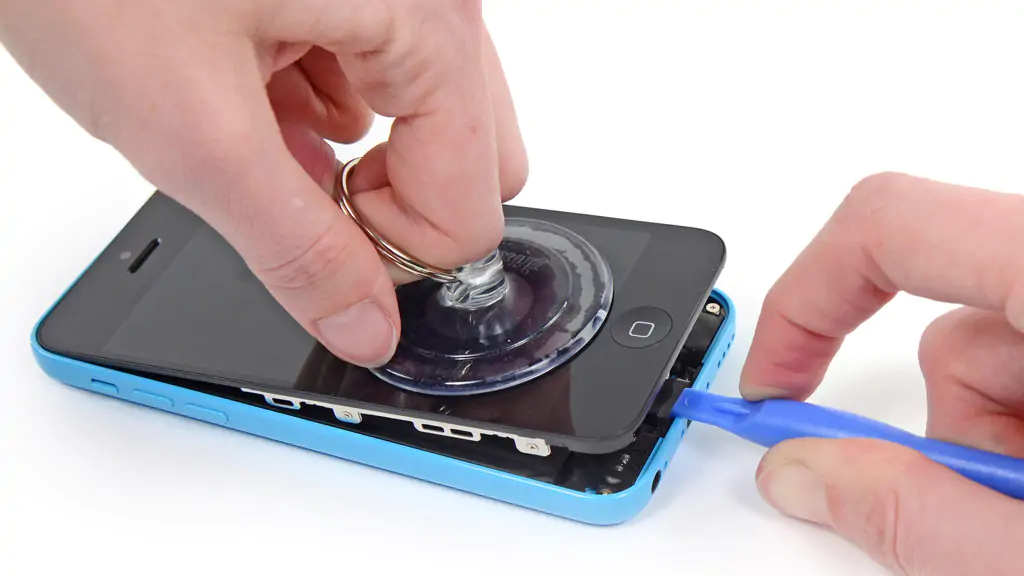

Вставьте пластиковый медиатор в появившуюся небольшую щель и медленно ведите его по периметру, постепенно отделяя экран от корпуса.
Не прилагайте чрезмерных усилий – если панель не поддаётся, дополнительно прогрейте проблемный участок.

Для моделей с винтовым креплением:

Выкрутите все видимые винты по периметру корпуса (обычно они спрятаны под заглушками).

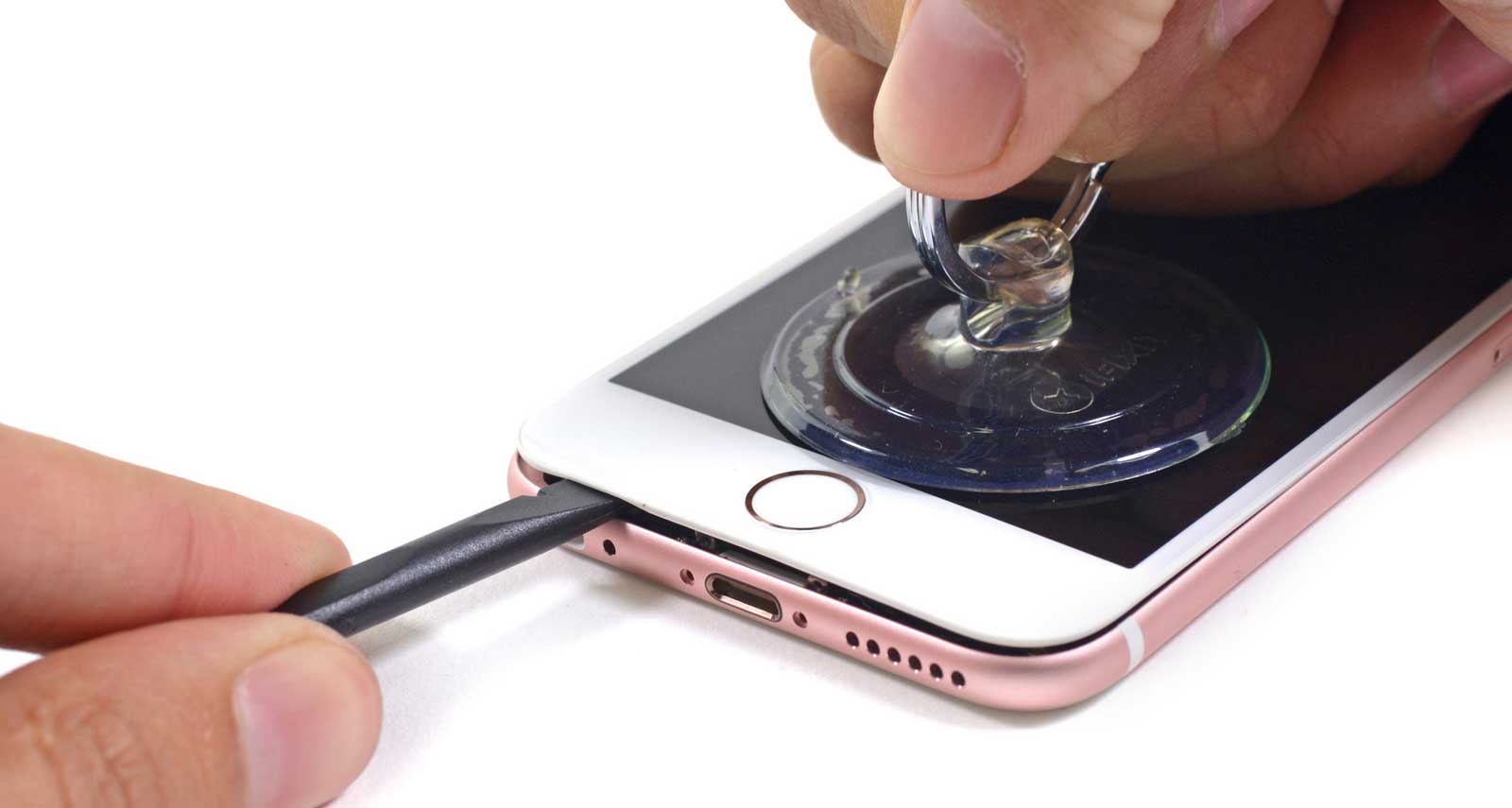

Используйте присоску для удобного подъёма задней крышки.

Отключение внутренних компонентов

После вскрытия корпуса:

Первым делом отсоедините батарею – найдите её разъём (обычно самый широкий шлейф) и аккуратно подденьте пластиковым инструментом. Никогда не отрывайте шлейф силой!
Демонтируйте защитные пластины – открутите все винты, удерживающие металлические экраны. Некоторые винты могут быть разной длины – запоминайте или фотографируйте их расположение.
Отсоедините все шлейфы – поочерёдно отключите:
- Шлейф дисплея (самый широкий)
- Шлейфы кнопок (обычно тонкие)
- Разъёмы камер (часто с фиксаторами)
- Разъём платы зарядки (если мешает)

Важные нюансы:

Для отсоединения шлейфов с фиксаторами сначала приподнимите защёлку пинцетом
Все действия выполняйте плавно, без рывков
Если шлейф приклеен, предварительно прогрейте его
Сложные разъёмы лучше поддевать пластиковой лопаткой

Особенности разных моделей

iPhone: После отключения батареи первым делом снимите Taptic Engine (вибромотор)
Samsung: Обратите внимание на клейкие ленты под аккумулятором
Xiaomi: Часто имеют сложное расположение шлейфов под платой

После полного отключения всех компонентов можно приступать к демонтажу старого дисплея. Рекомендуется сразу очистить посадочное место от остатков клея изопропиловым спиртом.

Замена дисплея

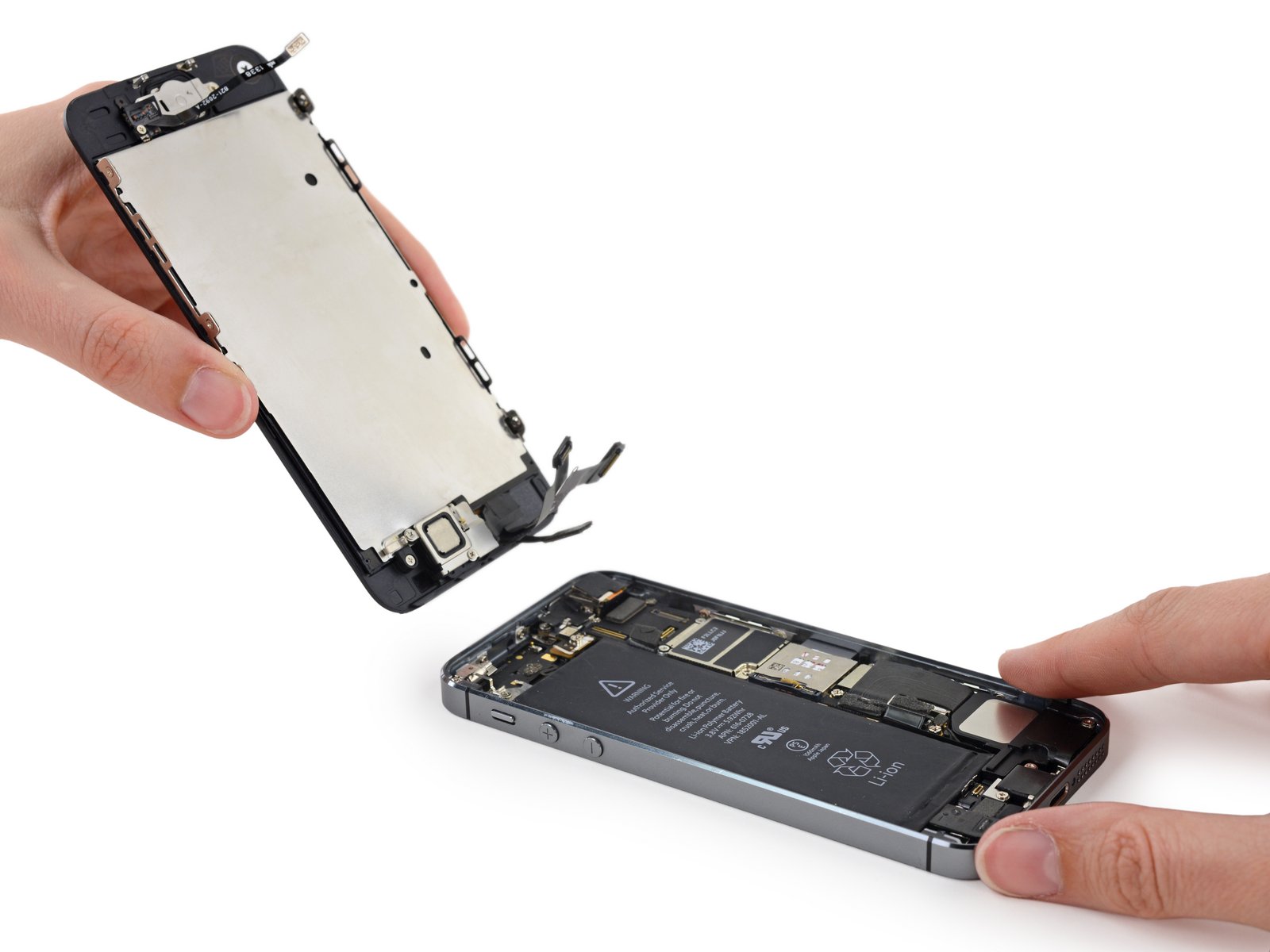

Демонтаж старого экрана

Перед началом работ убедитесь, что телефон полностью разобран и все шлейфы отключены. Первым делом необходимо отсоединить шлейф дисплея от материнской платы. Обычно разъём находится в верхней или центральной части платы и может быть помечен как "LCD" или "Display". Фиксатор шлейфа нужно аккуратно поддеть тонким пинцетом или пластиковой лопаткой, после чего медленно извлечь сам шлейф, держась исключительно за его пластиковую часть.

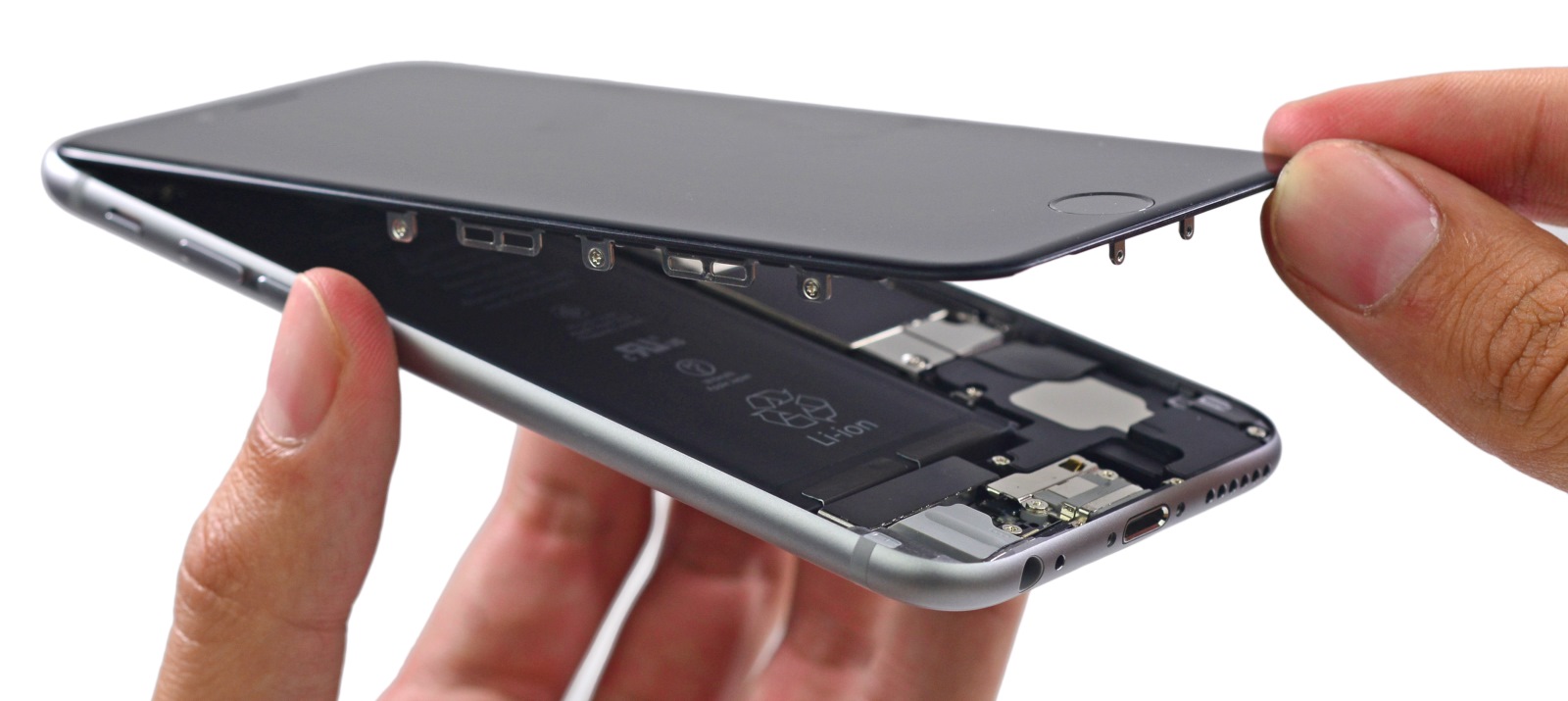

После отсоединения шлейфа можно приступать к физическому удалению экрана. Если дисплей посажен на клей, потребуется предварительно прогреть его по периметру строительным феном или термопушкой при температуре около 60-70 градусов. Нагревать следует небольшими участками, постепенно поддевая край экрана пластиковым медиатором. Особую осторожность нужно проявлять в области динамика и разъёмов - там чаще всего расположены наиболее хрупкие элементы.

Когда экран отделён, необходимо тщательно очистить посадочное место от остатков старого клея. Для этого лучше всего использовать изопропиловый спирт концентрацией не менее 90% и пластиковый скребок. Остатки клея особенно активно скапливаются в углах корпуса и вокруг слухового динамика - этим зонам стоит уделить особое внимание. После очистки обязательно протрите поверхность безворсовой салфеткой, чтобы удалить все частицы грязи и остатки клея.

Установка нового дисплея

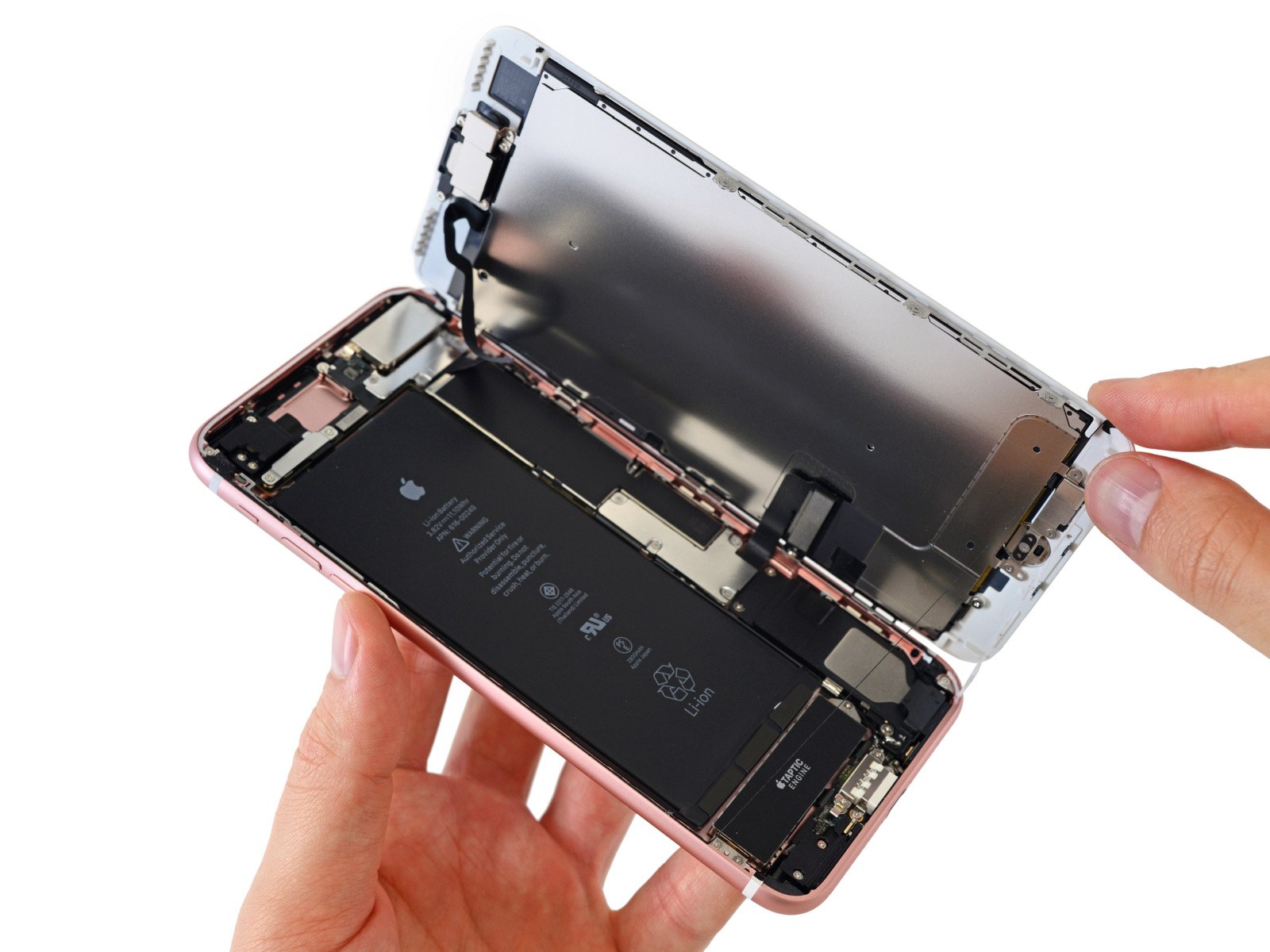

Перед окончательной фиксацией нового экрана крайне важно выполнить тестовое подключение. Аккуратно совместите разъём нового дисплея с гнездом на материнской плате, убедившись, что контакты точно совпадают. Фиксатор должен закрыться с характерным лёгким щелчком. На этом этапе можно временно подключить батарею, чтобы проверить работоспособность дисплея.

Тестирование следует проводить тщательно. После включения устройства проверьте работу сенсора, проведя пальцем по всей поверхности экрана. Для выявления битых пикселей полезно использовать однотонные фоны разных цветов. Особое внимание стоит уделить равномерности подсветки и работе тачскрина во всех зонах экрана. Если обнаружены какие-либо проблемы, первым делом перепроверьте качество подключения шлейфа.

После успешного тестирования можно приступать к фиксации дисплея. Для моделей с клеевым креплением используйте специализированный клей B-7000, нанося его тонким слоем по периметру посадочного места. Важно оставить небольшие незаклеенные участки в районе динамика и разъёмов. Если используется двусторонний скотч, заранее нарежьте его на полоски нужной длины и ширины, удаляя защитную плёнку только непосредственно перед установкой экрана. Для моделей с винтовым креплением начинайте закручивать винты от центра к краям, следя за равномерным прилеганием экрана.

В процессе работы старайтесь не прикасаться к контактам шлейфа пальцами, чтобы не оставить жирных следов. Следите, чтобы клей не попал на камеру и датчики. После установки рекомендуется зафиксировать экран в прижатом состоянии с помощью струбцин или груза на 1-2 часа, если использовался клей. Излишки клея, выступившие по краям, нужно аккуратно удалить до его полного застывания.

Сборка телефона

После успешной установки нового дисплея приступаем к финальному этапу — сборке устройства. Этот процесс требует не меньшей аккуратности, чем разборка.

Подключение компонентов начинаем с самого широкого шлейфа дисплея. Разъём должен встать на место без усилий — если приходится давить, возможно, он неправильно сориентирован. После характерного щелчка фиксатора проверьте надёжность соединения лёгким подёргиванием. Затем последовательно подключите:

шлейфы кнопок (обычно самые тонкие)
разъёмы камер (часто с подпружиненными защёлками)
плату зарядного гнезда
другие периферийные компоненты

Особое внимание уделите подключению аккумулятора — это должно быть последнее соединение перед тестовым включением. Убедитесь, что шлейф батареи полностью вошёл в разъём и зафиксировался.

Установка защитных элементов включает несколько важных этапов:

Верните на место все металлические экраны и защитные пластины
Затяните винты крепления в строгой последовательности (обычно по диагонали)
Проверьте, чтобы не осталось "лишних" деталей

Финальная фиксация корпуса зависит от конструкции устройства:

Для моделей с задней крышкой — совместите все защёлки по периметру
Для устройств с клеевым креплением — нанесите свежий слой специализированного клея
Для винтовых конструкций — соблюдайте указанный производителем момент затяжки

Перед окончательной заклейкой или закручиванием последних винтов выполните контрольный осмотр:

Проверьте отсутствие пережатых шлейфов
Убедитесь в правильном положении всех прокладок и уплотнителей
Удалите возможные отпечатки пальцев с внутренней стороны стекла

После сборки дайте устройству полежать 10-15 минут, затем выполните финальное тестирование всех функций. Только убедившись в полной работоспособности, можно считать ремонт завершённым.

Тестирование и завершение ремонта

После полной сборки телефона необходимо тщательно проверить его работоспособность. Начните с подключения зарядного устройства и включения аппарата. Дождитесь полной загрузки системы, обращая внимание на поведение дисплея - он должен включаться без задержек, не показывая артефактов изображения или мерцания. Особое внимание уделите цветопередаче: проверьте экран на однотонных фонах, преимущественно белом и чёрном, чтобы убедиться в отсутствии посторонних подтёков или пятен. Яркость экрана должна регулироваться плавно, без резких скачков.

Переходя к детальной диагностике, первым делом протестируйте сенсорную панель. Для этого можно использовать специальные приложения или инженерное меню устройства. Проверьте отзывчивость тачскрина по всей рабочей поверхности, уделяя особое внимание краевым зонам, где чаще всего возникают проблемы. Убедитесь, что на экране нет "мёртвых" участков, не реагирующих на прикосновения. Далее переходите к проверке камеры - протестируйте все имеющиеся модули (основной, фронтальный и широкоугольный, если они присутствуют). Важно проверить работу автофокуса на разных расстояниях и сделать пробные снимки при различном освещении.

Не менее важна проверка аудиосистемы. Последовательно протестируйте основной и разговорный динамики, оценивая громкость и чистоту звучания. Не забудьте проверить работу микрофона - для этого можно сделать пробную аудиозапись или позвонить на другой телефон. Обязательно протестируйте все физические кнопки (питания и регулировки громкости), виброотклик, а также работу основных датчиков - приближения и освещённости.

После успешного тестирования следует соблюдать особые правила эксплуатации в первые 72 часа после ремонта. Для моделей с клеевым креплением дисплея важно избегать сильных нажатий на края экрана и не подвергать устройство перепадам температур. Защитное стекло рекомендуется устанавливать не ранее, чем через 2-3 дня после ремонта. В течение первых 3-4 циклов зарядки старайтесь заряжать телефон до 100% без прерывания процесса. Избегайте механических воздействий и падений устройства, регулярно проверяя плотность прилегания дисплея к корпусу.

При обнаружении любых аномалий в работе - отслоении краёв экрана, появлении пятен под дисплеем или нестабильной работе сенсора - рекомендуется немедленно обратиться в сервисный центр. В случае проблем с тачскрином можно попробовать выполнить калибровку, но если это не помогает, потребуется профессиональная диагностика. После завершения всех проверок желательно сделать резервную копию данных, так как некоторые модели могут сбрасывать настройки после серьёзного ремонта. В течение первой недели особенно внимательно следите за температурой устройства и расходом батареи, что поможет вовремя выявить возможные проблемы.

Возможные проблемы и способы их решения

После замены дисплея могут возникнуть некоторые неполадки, большинство из которых можно устранить самостоятельно:

Телефон не включается или экран остаётся чёрным

Первым делом проверьте правильность подключения шлейфа дисплея к материнской плате. Отсоедините и снова подключите разъём, убедившись, что фиксатор полностью защёлкнулся. Если проблема сохраняется, попробуйте временно подключить старый дисплей (если он частично работоспособен) для диагностики. Также проверьте, не был ли случайно отсоединён шлейф аккумулятора во время сборки.

Не работает тачскрин или сенсор реагирует с перебоями

В этом случае необходимо повторно проверить соединение дисплейного шлейфа. Обратите внимание на состояние контактов - они должны быть чистыми, без окислов. Если используется дисплей с отдельным шлейфом для тачскрина, проверьте и его подключение. В некоторых случаях может потребоваться калибровка сенсора через сервисное меню устройства.

На экране появились пятна, разводы или артефакты изображения

Такие симптомы чаще всего указывают на бракованный дисплей. Проверьте, не оказывается ли механическое давление на матрицу со стороны корпуса или других компонентов. Если проблема не исчезает после аккуратной переустановки экрана, вероятно потребуется замена дисплейного модуля по гарантии. Особое внимание стоит уделить равномерности подсветки - неравномерное освещение также свидетельствует о дефекте матрицы.

При возникновении любых проблем сначала попробуйте полностью выключить и снова включить устройство. Проверьте, не перегревается ли телефон в области установленного дисплея. Если вы не уверены в своих силах или проблема не устраняется простыми методами, лучше обратиться к профессионалам - дальнейшие попытки ремонта могут усугубить ситуацию. Помните, что большинство качественных дисплейных модулей имеют гарантию, поэтому в случае брака вы можете бесплатно получить замену.

Замена дисплея — ответственная процедура, и даже после успешного завершения ремонта важно правильно эксплуатировать устройство, чтобы продлить срок службы нового экрана.

Чтобы сохранить дисплей в идеальном состоянии, соблюдайте несколько простых правил:

Используйте защитное стекло или плёнку – даже качественные дисплеи подвержены царапинам и ударам.
Избегайте сильного давления на экран – некоторые OLED-матрицы чувствительны к нажатиям, особенно по краям.
Не допускайте перегрева – длительное воздействие высоких температур (например, на солнце) может повредить матрицу или клеевой слой.
Очищайте экран правильно – используйте мягкие безворсовые салфетки и специальные средства для дисплеев, избегая абразивных материалов.

Если после замены дисплея телефон не работает корректно или возникли новые проблемы, рассмотрите следующие варианты:

Проверьте гарантию на дисплей – многие продавцы дают гарантию 14–30 дней, в течение которых можно заменить бракованную деталь.
Обратитесь в сервисный центр – если самостоятельный ремонт не принёс результата, возможно, проблема не только в дисплее (например, повреждена материнская плата или шлейфы).
Рассмотрите замену устройства – если стоимость ремонта превышает 50–60% от цены нового телефона, иногда разумнее приобрести другой аппарат.

Ремонт электроники требует терпения и точности. Даже если с первого раза не всё получилось идеально – это нормально. Главное – не спешить, следовать инструкциям и не применять излишнюю силу при разборке. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалам, чтобы избежать ещё больших повреждений.
