Как разобрать аккумулятор от ноутбука

Разборка аккумулятора ноутбука может быть необходима в нескольких ситуациях. В первую очередь, это ремонт – если батарея перестала держать заряд или ноутбук её не распознаёт, проблема может заключаться в вышедших из строя элементах питания или неисправности контроллера. Во-вторых, замена старых элементов питания на новые позволяет восстановить работоспособность аккумулятора без покупки дорогостоящего оригинального блока. В-третьих, правильная разборка требуется для безопасной утилизации, так как литиевые элементы нельзя просто выбрасывать в мусор.

Аккумуляторы ноутбуков содержат литий-ионные или литий-полимерные элементы, которые при неправильном обращении могут представлять серьёзную опасность. Повреждённые или перегретые элементы способны воспламениться, а в некоторых случаях даже взорваться. Короткое замыкание контактов может привести к резкому нагреву и выделению токсичных веществ. Особую осторожность следует проявлять со вздувшимися аккумуляторами – их вскрытие крайне не рекомендуется.

Перед началом работы убедитесь, что помещение хорошо проветривается. Используйте инструменты с изолированными ручками, чтобы избежать случайного замыкания контактов. Не применяйте чрезмерную силу при вскрытии корпуса – если он не поддаётся, вероятно, он прочно склеен и требует аккуратного прогрева. При обнаружении вздутия или повреждений элементов лучше отказаться от самостоятельного ремонта и сдать аккумулятор в специализированный пункт утилизации.

Подготовка к разборке

Для успешной и безопасной разборки аккумулятора ноутбука потребуется набор инструментов:

Основные инструменты:

• Набор отверток (преимущественно крестовых размеров PH0 и PH1)
• Тонкий пластиковый медиатор или гитарный медиатор
• Нож с тонким лезвием (канцелярский или строительный)
• Пинцет для работы с мелкими деталями

Для диагностики и ремонта:

• Цифровой мультиметр с режимом измерения постоянного напряжения
• Паяльная станция с регулируемой температурой (оптимально 40-60 Вт)
• Фен строительный (для аккуратного прогрева клеевых швов)

Расходные материалы:

• Изолента или термоусадка для изоляции контактов
• Двусторонний скотч для последующей сборки
• Спирт изопропиловый для очистки контактов

Также рекомендуется надеть защитные перчатки и очки, чтобы избежать травм при случайном повреждении корпуса или элементов.

Правильная организация рабочего пространства значительно снижает риски при разборке. Убедитесь, что место хорошо освещено – это поможет не пропустить мелкие детали и крепления. Поверхность стола должна быть изготовлена из непроводящего материала, такого как дерево или пластик, чтобы исключить случайное замыкание контактов. Важно убрать все легковоспламеняющиеся предметы, включая бумагу, ткань и спиртосодержащие жидкости, так как литиевые элементы при повреждении могут воспламениться.

Определение типа конструкции корпуса

Аккумуляторы ноутбуков имеют три основных типа конструкции корпуса, каждый из которых требует особого подхода при разборке.

Заклеенные корпуса чаще встречаются в современных тонких ноутбуках и устройствах Apple. Их главная особенность - полное отсутствие видимых крепежных элементов. Такой корпус скреплен по периметру специальным промышленным клеем. Чтобы обнаружить линию склейки, следует осмотреть корпус под углом при хорошем освещении. Иногда помогает легкое постукивание - места склейки издают более глухой звук. Для вскрытия таких корпусов потребуется предварительный прогрев строительным феном при температуре около 70 градусов.

Винтовые корпуса характерны для бизнес-ноутбуков таких марок как Lenovo ThinkPad или Dell Latitude. Они отличаются наличием видимых винтов (обычно от 4 до 8 штук), которые могут быть скрыты под наклейками или резиновыми ножками. Особое внимание следует обратить на возможное использование нестандартных видов винтов (Torx, Tri-wing) и разную длину крепежных элементов. Перед началом разборки необходимо тщательно осмотреть все поверхности аккумулятора.

Комбинированные корпуса сочетают несколько видов креплений - винты, пластиковые защелки и иногда клеевые соединения. Такая конструкция распространена в ноутбуках среднего ценового сегмента. При осмотре можно заметить, что часть корпуса держится на винтах, а другая - на защелках. Для определения мест расположения защелок помогает аккуратное надавливание по периметру - в местах креплений будет ощущаться небольшой прогиб.

Для точного определения типа корпуса рекомендуется провести комплексную диагностику. Начинать следует с визуального осмотра при хорошем освещении, обращая внимание на малейшие щели и стыки. Затем можно использовать пластиковый медиатор толщиной 0,2-0,3 мм для проверки возможных мест соединения. В сложных случаях помогает увеличение - можно использовать лупу или USB-микроскоп.

Важно помнить, что производители часто маскируют места креплений. Например, линия разъема может быть скрыта под декоративной полосой, а винты - под этикетками. Перед началом разборки стоит сделать фотографии аккумулятора со всех сторон и отметить предполагаемые места креплений маркером. Особую осторожность следует проявлять при работе с комбинированными корпусами, где неосторожное движение может сломать пластиковые защелки.

Процесс разборки аккумулятора

• Для винтовых корпусов:

Начинайте с тщательного осмотра всех поверхностей аккумулятора на предмет крепежных элементов. Используйте подходящую по размеру и типу отвертку (обычно крестовую PH0 или PH1). Выкручивайте винты последовательно, складывая их в отдельную емкость с магнитным дном. После удаления всех видимых винтов возьмите пластиковый медиатор и аккуратно проведите им по периметру корпуса, начиная с углов. Не применяйте металлические инструменты - они могут повредить корпус и внутренние компоненты.

• Для заклеенных корпусов:

Установите строительный фен на температуру 60-80°C и равномерно прогревайте шов по периметру в течение 2-3 минут. Не перегревайте - это может повредить внутренние элементы. Затем вставьте пластиковую карту или медиатор в прогретую область и медленно ведите вдоль шва, постепенно увеличивая зазор. При сопротивлении снова прогрейте проблемный участок. Работайте медленно, делая паузы для остывания клея.

• Для корпусов с защелками:

Определите расположение защелок по характерным щелчкам при легком надавливании. Используйте сразу два пластиковых инструмента - один для фиксации уже открытой части, другой для последовательного освобождения защелок. Начинайте с углов, двигаясь зигзагообразно. При заклинивании какой-либо защелки не применяйте силу - лучше вернитесь к ней после освобождения соседних.

Общие рекомендации:

• Всегда сохраняйте последовательность действий - сначала углы, затем стороны
• При возникновении сопротивления проверьте, не пропущен ли винт или не прогрета ли область склейки
• Фиксируйте открытые участки пластиковыми клиньями, чтобы избежать повторного защелкивания
• Работайте на чистой, хорошо освещенной поверхности с антистатическим покрытием

Важные предостережения:

• Никогда не используйте острые металлические предметы
• Избегайте перегрева корпуса выше 90°C
• При появлении запаха или дыма немедленно прекратите работу
• Особую осторожность соблюдайте со вздувшимися аккумуляторами

После успешного вскрытия сразу зафиксируйте корпус в открытом положении и приступайте к осмотру внутренних компонентов. Рекомендуется фотографировать каждый этап разборки для последующей правильной сборки.

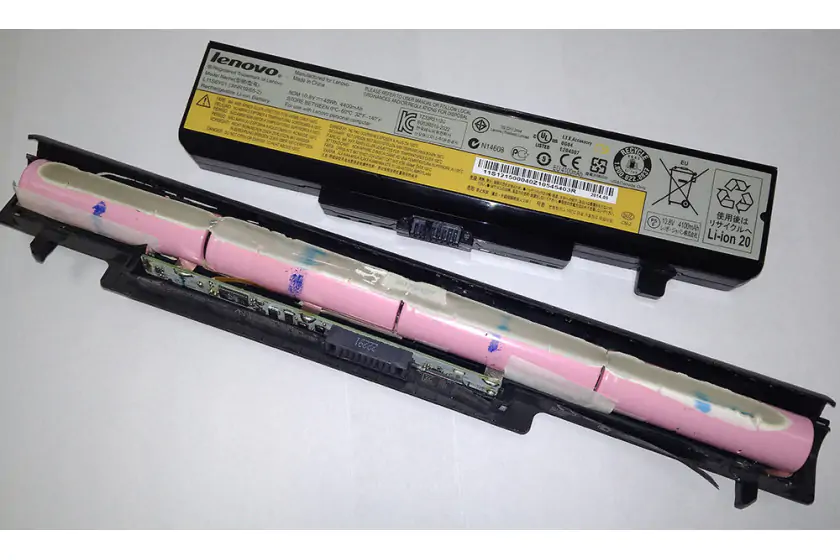

Разбор внутренней конструкции аккумулятора

После вскрытия корпуса вы увидите несколько ключевых элементов. Основную массу занимают литиевые элементы питания - это могут быть цилиндрические банки стандарта 18650 (диаметром 18 мм, длиной 65 мм) либо плоские литий-полимерные (Li-Pol) элементы в мягкой оболочке. Эти элементы соединены между собой последовательно или параллельно при помощи никелевых лент.

В верхней или боковой части расположена плата контроллера (BMS - Battery Management System). Это мозг аккумулятора, отвечающий за:

• Контроль уровня заряда
• Защиту от перегрева
• Балансировку элементов
• Коммуникацию с ноутбуком

От платы отходят несколько проводов:

• Силовые (плюс и минус)
• Датчик температуры (термистор)
• Информационные (для связи с ноутбуком)

Правила безопасного обращения:

1. Перед любыми манипуляциями:

• Сфотографируйте исходное расположение элементов
• Замерьте напряжение на всех банках мультиметром
• Убедитесь в отсутствии вздутий и подтеков

2. При работе с BMS платой:

• Не касайтесь компонентов металлическими инструментами
• Избегайте статического электричества
• Не допускайте перегрева при пайке

Процесс отсоединения элементов (при замене):

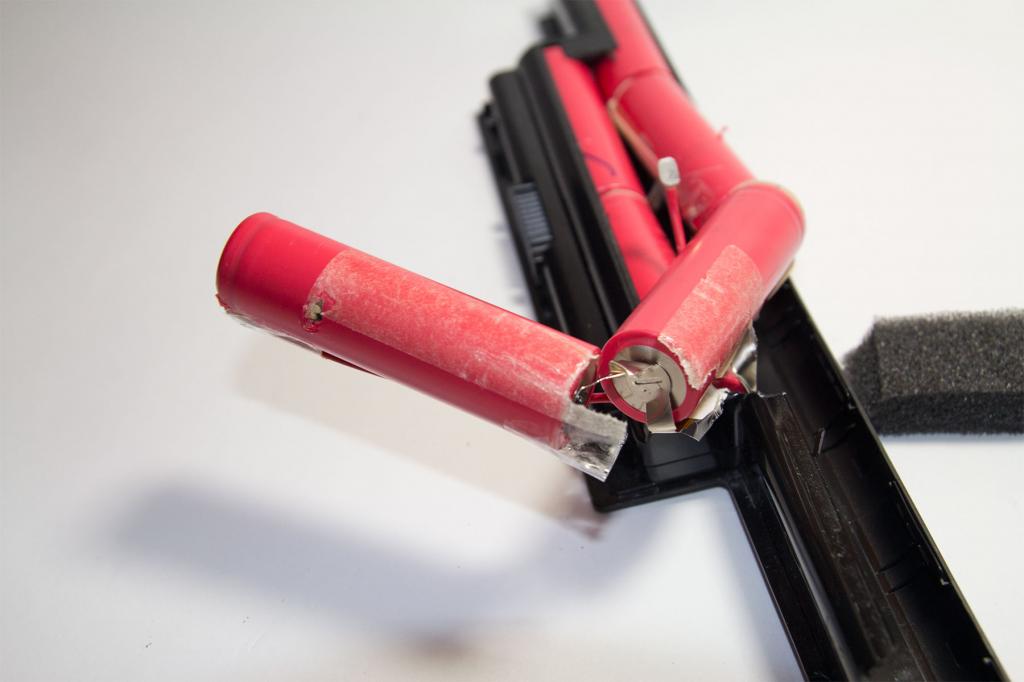

Для цилиндрических 18650:

• Осторожно отрежьте никелевые соединительные ленты кусачками
• Начинайте с крайних элементов, двигаясь к центру
• Оставьте небольшой "хвост" ленты на плате для последующей пайки

Для плоских Li-Pol элементов:

• Прогрейте контактные площадки паяльником (не выше 300°C)
• Используйте флюс для легкого отсоединения
• Действуйте максимально быстро, чтобы не перегреть элемент

Важные замечания:

• Никогда не замыкайте контакты элементов между собой
• Сразу изолируйте оголенные концы проводов
• Маркируйте все отсоединенные провода
• При повреждении изоляции - немедленно заизолируйте термоусадкой

Особенности работы с BMS:

Плата контроллера крайне чувствительна. При ее повреждении аккумулятор может полностью выйти из строя. Если требуется полная замена элементов, лучше сохранить оригинальную BMS - это обеспечит совместимость с ноутбуком.

После завершения работ все соединения должны быть:

• Механически прочными
• Хорошо пропаянными
• Надежно изолированными
• Правильно расположенными (без натяжения проводов)

Меры предосторожности при работе с аккумулятором

Категорически запрещено:

• Повреждать элементы питания

  • Не сгибать, не прокалывать и не сжимать литиевые банки

  • Избегать падений элементов даже с небольшой высоты

  • Не разбирать элементы 18650 - внутренний электролит токсичен

• Допускать короткое замыкание

  • Всегда изолируйте контакты сразу после отсоединения

  • Не оставляйте рядом металлические предметы (ключи, отвертки)

  • Работайте только инструментами с изолированными ручками

• Перегревать компоненты

  • При пайке не держите паяльник на контакте более 3 секунд

  • Используйте термофен на минимальной рабочей температуре

  • Давайте элементам остыть между операциями

Правила хранения демонтированных элементов:

• Для временного хранения (до 2 недель):

  • Поместите элементы в индивидуальные пластиковые контейнеры

  • Храните при комнатной температуре в сухом месте

  • Заклейте контакты изолентой

  • Поддерживайте заряд на уровне 30-50%

• Для длительного хранения:

  • Раз в 2 месяца проверяйте напряжение

  • Избегайте мест с перепадами температур

  • Не храните вместе с металлическими предметами

Утилизация отработанных элементов:

• Подготовка к утилизации:

  • Разрядите элементы до 0% (через резистор)

  • Плотно заизолируйте контакты

  • Поместите в отдельный непроводящий контейнер

• Пункты приема:

  • Специализированные центры переработки электроники

  • Фирменные сервисы производителей ноутбуков

  • Экологические мобильные пункты сбора

• Что нельзя делать:

  • Выбрасывать в обычный мусорный бак

  • Хранить поврежденные элементы дома

  • Пытаться самостоятельно утилизировать путем прокалывания

Дополнительные рекомендации:

• Все работы проводите в хорошо проветриваемом помещении
• Имейте под рукой огнетушитель класса D (для металлических пожаров)
• При повреждении элемента немедленно поместите его в огнеупорный контейнер
• После работы с аккумуляторами тщательно мойте руки

Сборка аккумулятора после ремонта

• Подготовка к сборке

Перед началом сборки необходимо тщательно проверить все компоненты. Новые литиевые элементы должны быть предварительно проверены мультиметром - напряжение на каждом элементе должно находиться в пределах 3.6-3.8V для Li-Ion аккумуляторов. Допустимый разброс напряжения между элементами не должен превышать 0.05V, в противном случае требуется балансировка.

• Соединение элементов

При пайке следует использовать паяльник мощностью 40-60W с температурным режимом 300-350°C. Обязательно применение флюса для нержавеющих металлов, при этом время контакта с элементом не должно превышать 2-3 секунд. После завершения пайки все соединения необходимо обработать изопропиловым спиртом.

Для точечной сварки рекомендуется устанавливать минимальную мощность (до 50J) и использовать никелевые ленты той же толщины, что и оригинальные. Каждое соединение следует сваривать в 2-3 точках для обеспечения надежности.

• Установка BMS платы

Подключение платы управления следует выполнять в строгой последовательности: сначала подсоединяются балансировочные провода, затем силовые кабели, и в последнюю очередь - температурный датчик. Особое внимание нужно уделить соблюдению полярности всех подключений. Все провода должны быть проложены без натяжения и перегибов, а соединения обязательно изолированы термоусадкой.

• Окончательная сборка корпуса

Для винтовых корпусов сборку начинают с угловых винтов, предварительно наживив все крепежные элементы без сильной затяжки. Важно использовать винты строго той длины, которая была в оригинальной конструкции.

При сборке заклеенных корпусов необходимо тщательно очистить поверхности от старого клея, нанести тонкий слой специализированного клея для электроники и зафиксировать корпус струбцинами на 2-4 часа.

Для комбинированных корпусов сначала аккуратно защелкивают все фиксаторы без излишнего усилия, затем устанавливают винты, и только после этого проклеивают периметр.

Финальная проверка

Перед первым использованием необходимо:

• Проверить мультиметром общее напряжение батареи, отсутствие короткого замыкания и работоспособность термодатчика
• Визуально убедиться в отсутствии щелей в корпусе, надежной фиксации всех элементов и правильном расположении проводов
• Провести тестовый цикл зарядки под постоянным наблюдением, контролируя температуру корпуса и показания системы

Первые 3-5 циклов заряда/разряда считаются тестовыми. При обнаружении любых аномалий (повышенный нагрев, быстрый разряд) использование аккумулятора следует немедленно прекратить.

Когда можно разбирать аккумулятор самостоятельно:

• Если аккумулятор полностью нерабочий и не держит заряд, а покупка нового слишком дорога
• Когда есть опыт работы с электроникой и необходимыми инструментами
• Для учебных целей или извлечения рабочих элементов перед утилизацией

Когда лучше обратиться в сервис:

• При наличии вздутия или повреждений корпуса аккумулятора
• Если ноутбук на гарантии или используется для важных задач
• Когда отсутствуют специальные инструменты (паяльная станция, точечная сварка)
• При необходимости замены BMS-контроллера или сложного ремонта

Литиевые аккумуляторы остаются опасными даже после разрядки. Никогда не оставляйте разобранные элементы без присмотра, не храните их в жилых помещениях и не пытайтесь ремонтировать поврежденные или вздувшиеся батареи. При малейших признаках перегрева (появление дыма, запаха или изменение формы) немедленно изолируйте аккумулятор в негорючем месте и вызовите специалистов.

Помните, что неправильный ремонт может привести не только к порче устройства, но и к возгоранию. Если сомневаетесь в своих силах - доверьте работу профессионалам.
