Как проверить аккумулятор электровелосипеда

Снижение запаса хода, внезапное отключение на полпути или потеря мощности в горку — первые тревожные звоночки, которые подает аккумулятор вашего электровелосипеда. Но прежде чем спешить с дорогостоящей заменой батареи, важно поставить точный «диагноз». К счастью, для этого необязательно быть инженером.

Подготовка к проверке: что вам понадобится

Прежде чем приступить к диагностике, важно подготовить всё необходимое. Это не только сэкономит ваше время, но и обеспечит безопасность процесса. Вам не понадобится сложное профессиональное оборудование — большинство инструментов найдутся в гараже или недорого купятся в любом автомагазине.

Инструменты для диагностики

1. Мультиметр (обязательно)
   Это главный прибор для нашей проверки. С его помощью мы будем измерять напряжение аккумулятора. Подойдет любая самая простая модель, способная измерять постоянное напряжение (DCV).

2. USB-тестер для измерения ёмкости (бюджетный вариант)
   Если на вашем аккумуляторе есть USB-порт, этот недорогой гаджет поможет приблизительно оценить реальную емкость. Он покажет, сколько энергии было отдано при разряде через USB.

3. Лампочка на 12В (например, от автомобильной фары)
   Она послужит нам в качестве контролируемой нагрузки, чтобы проверить, как аккумулятор ведет себя под напряжением, а не просто "вхолостую".

Перед началом работ найдите основную информацию о вашем аккумуляторе. Она всегда указана на его корпусе в виде маркировки. Запишите эти цифры, они понадобятся для анализа:

• Номинальное напряжение (V): Например, 36V, 48V, 52V.

• Номинальная емкость (Ah): Например, 10Ah, 13Ah, 17Ah.

Совет: Не путайте номинальное напряжение с напряжением полного заряда. Для аккумулятора 48V полный заряд составляет около 54.6V.

Техника безопасности — это важно!

Работа с литиевыми аккумуляторами требует осторожности. Пренебрежение этими правилами может привести к возгоранию, взрыву или порче дорогостоящего оборудования.

• Не допускайте короткого замыкания клемм! Случайное соединение плюса и минуса металлическим предметом (ключом, отверткой) вызовет мощную искру, нагрев и может уничтожить батарею.

• Проводите все работы в сухом помещении с хорошей вентиляцией.

• Избегайте механических повреждений корпуса. Не бросайте аккумулятор и не оказывайте на него сильное давление.

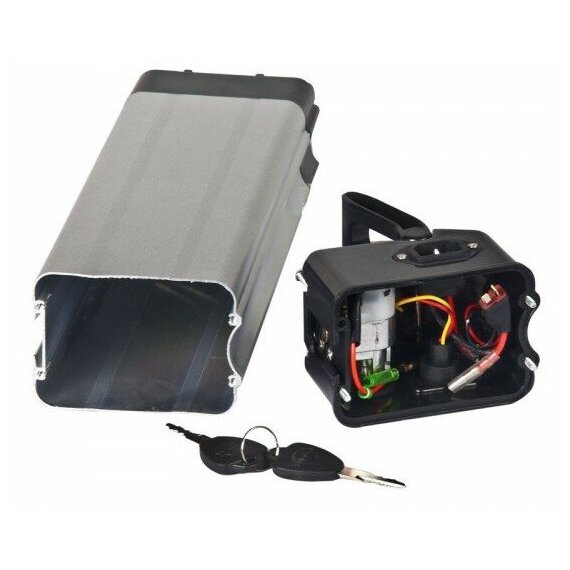

• Если вы вскрываете корпус, помните о высоком риске возгорания. Вы имеете дело с "голыми" элементами и платой BMS. Любая ошибка может быть фатальна. Если не уверены в своих силах — ограничьтесь внешними измерениями.

Теперь, когда всё готово и меры безопасности усвоены, можно переходить к самой диагностике.

Способ 1: Быстрая проверка без приборов (Визуальная и поведенческая)

Этот метод не требует специальных инструментов и поможет выявить очевидные проблемы за несколько минут. Если аккумулятор "барахлит", часто достаточно просто быть внимательным.

1. Тщательный осмотр корпуса

Внимательно изучите аккумулятор со всех сторон. Любые из следующих признаков — серьезный повод для беспокойства:

• Трещины, сколы, вмятины: Нарушение целостности корпуса может привести к попаданию влаги и пыли, что опасно для внутренних элементов.

• Вздутия (так называемый "эффект пухлой батареи"): Это крайне опасный признак! Вздутие говорит о неисправности литиевых элементов и риске возгорания. Таким аккумулятором пользоваться нельзя — его нужно утилизировать.

• Окисление контактов: Осмотрите силовые разъемы. Зеленоватый или белый налет, ржавчина ухудшают контакт, приводят к потере мощности и перегреву. Аккуратно очистите контакты спиртом или специальным средством.

2. Проверка индикатора на батарее

Многие современные АКБ оснащены индикатором заряда (обычно это 4-5 светодиодов).

• Что делать: Нажмите кнопку индикатора после полной зарядки.

• На что обратить внимание: Все ли сегменты загораются? Если после зарядки индикатор показывает не 100%, а, например, 80% — это явный сигнал о дисбалансе элементов или износе батареи.

3. "Тест-драйв": Оценка поведения в движении

Самый показательный бытовой тест — это поездка.

• Резкое проседание мощности: Обратите внимание, не "садится" ли аккумулятор мгновенно при старте с места или при заезде на крутой подъем. Если с полного заряда вы едва взбираетесь на горку, которая раньше давалась легко, — емкость батареи сильно упала.

• Неравномерная работа (рывками): Двигатель работает не плавно, а дергается на постоянной скорости? Это может быть связано с просадкой напряжения под нагрузкой и срабатыванием защиты контроллера (BMS).

4. Проверка времени зарядки

Засеките, сколько времени занимает полная зарядка аккумулятора от "пустого" состояния до 100%.

• Норма: Время зарядки должно быть примерно одинаковым (сверьтесь с инструкцией, обычно 4-6 часов).

• Тревожный сигнал: Если раньше зарядка занимала 5 часов, а теперь всего 1.5-2 часа — это не хороший знак. Скорее всего, аккумулятор уже не может принять свою номинальную емкость и быстро достигает максимального напряжения, "обманывая" зарядное устройство.

Способ 2: Проверка напряжения мультиметром

Это первый и самый важный инструментальный метод диагностики. По напряжению можно точно определить текущее состояние заряда и выявить явные неисправности.

Как настроить мультиметр для проверки

Не пугайтесь, если вы никогда не пользовались этим прибором. Все просто:

1. Вставьте щупы: Черный — в гнездо COM, красный — в гнездо с обозначениями V/Ω.

2. Поверните переключатель в сектор измерения постоянного напряжения. Он обозначается как DCV или V- (возле символа может быть прямая или прерывистая линия). Если у вас есть несколько значений, выберите диапазон, превышающий номинальное напряжение вашей батареи (например, 200V).

3. Готово! Прибор настроен. Теперь, чтобы измерить напряжение, вам нужно лишь прикоснуться щупами к контактам аккумулятора.

Важно: Красный щуп — к плюсу (+), черный щуп — к минусу (-). Если перепутать, на экране просто появится число со знаком "минус", это не страшно.

Замер напряжения без нагрузки

Проведите измерение на полностью заряженном аккумуляторе, отключенном от велосипеда.

Таблица-шпаргалка: Напряжение для основных типов АКБ

Пример: Аккумулятор 48V после зарядки должен показывать около 54.6V. Если он разряжен, напряжение упадет до ~39-42V. Пользоваться батареей ниже минимального безопасного напряжения вредно и ускоряет ее износ.

Анализ результатов: о чем говорит напряжение?

• Напряжение в норме (соответствует таблице для полного заряда): Аккумулятор в порядке на данном этапе. Но это еще не гарантия его здоровья, так как необходимо проверить его под нагрузкой и измерить емкость.

• Напряжение ниже нормы (например, 50V для заряженного аккумулятора 48V):

  • Возможная причина 1: Аккумулятор не зарядился из-за неисправного зарядного устройства.

  • Возможная причина 2: Внутри батареи вышли из строя одна или несколько ячеек, что снижает общее напряжение.

  • Возможная причина 3: Сильный износ всех ячеек, из-за чего они не могут держать заряд.

  • Возможная причина 4: Сработала защита или неисправна плата BMS (контроллера батареи).

Способ 3: Проверка напряжения ПОД нагрузкой

Этот тест раскрывает "правду" о состоянии аккумулятора, которую часто скрывает простое измерение напряжения в покое.

Зачем это нужно?

Исправный аккумулятор должен не только показывать правильное напряжение, но и уверенно отдавать энергию, когда это необходимо. Сильное "проседание" напряжения под нагрузкой — прямой признак того, что батарея не справляется со своей работой и ее элементы изношены.

Как создать нагрузку

Есть два простых и безопасных способа:

• Вариант А (С помощью велосипеда):

  • Полностью зарядите аккумулятор.

  • Подключите его к велосипеду.

  • Поставьте велосипед на подставку, чтобы заднее колесо могло свободно вращаться.

  • Включите велосипед и, удерживая мультиметр на клеммах, плавно выжмите ручку газа до упора. Вращающееся колесо создаст отличную нагрузку.

• Вариант Б (С помощью лампочки):

  • К клеммам полностью заряженного аккумулятора подключите автомобильную лампочку (например, 12V/55W). Она будет потреблять значительный ток, создавая стабильную и контролируемую нагрузку.

  • Во время работы лампочки проведите замер напряжения мультиметром.

Что смотреть: анализ просадки напряжения

Включите нагрузку на 10-15 секунд и следите за показаниями мультиметра.

• Норма: Напряжение проседает незначительно и стабильно (например, с 54.6V до 50-51V для аккумулятора 48V).

• Проблема: Наблюдается резкое и сильное падение напряжения (например, с 54.6V до 42-45V). Это верный признак сильного износа ячеек или наличия неисправных элементов в батарейной сборке, которые не могут отдавать ток.

Способ 4: Проверка реальной ёмкости аккумулятора

Это самый важный и показательный тест. Напряжение можно поднять зарядкой, а вот емкость, которую батарея может накопить и отдать, — это ее истинное "здоровье".

Почему это самый важный тест?

Ёмкость (в А·ч или Вт·ч) — это то, сколько "топлива" хранит ваша батарея. Со временем она необратимо снижается. Именно падение емкости является причиной сокращения пробега на одном заряде.

Метод "от полного до пустого"

Для этого теста потребуется немного времени, но результат того стоит.

1. Полностью зарядите аккумулятор.

2. Подключите нагрузку через измерительный прибор:

   • Через USB-тестер: Если на АКБ есть USB-порт, подключите к нему, например, Power Bank-ом с тестером. Это простой, но менее точный способ.

   • Через специальный прибор: Надежнее использовать прибор для разряда/заряда (например, Liitokala iMAX B6 или аналог). Он позволяет точно задать параметры разряда и автоматически подсчитает отданную емкость.

   • Самодельный способ: Подключите лампочку известной мощности (например, 12V/55W ≈ 55 Вт) через самодельную схему с мультиметром, включенным в режиме измерения тока (10A), но это требует навыков.

3. Разряжайте батарею до ее автоматического отключения (срабатывания BMS) или до достижения минимального безопасного напряжения из таблицы в Способе 2.

4. Зафиксируйте результат. Прибор покажет, сколько Ампер-часов (Ah) или Ватт-часов (Wh) было отдано в реальности.

Сравнение с номиналом и выводы

Теперь сравните измеренную реальную емкость с номинальной, указанной на корпусе.

• Новая/отличная батарея: 95-100% от номинала.

• Батарея в хорошем состоянии: 80-90%.

• Признак износа, пора задуматься о замене: 70-80%.

• Сильный износ, аккумулятор требует замены: менее 60-70%.

Когда пора менять аккумулятор? Анализ результатов

Вы провели все проверки и получили конкретные цифры. Но что они значат на практике? Давайте сведем все данные воедино и вынесем вердикт. Эта таблица поможет вам принять взвешенное решение.

Диагностика состояния АКБ: сводная таблица

Подробное описание состояний

Критическое состояние

• Реальная емкость < 70%: Аккумулятор практически "мертв". Вы не сможете проехать и половины от изначального пробега. Он будет постоянно подводить вас в дороге.

• Сильное проседание напряжения под нагрузкой: Это означает, что батарея не может отдавать большой ток. Вы почувствуете резкую потерю мощности при разгоне или в горку, а контроллер может отключаться из-за срабатывания защиты по низкому напряжению.

• Вздутый корпус: Самый опасный признак! Вздутие свидетельствует о необратимом повреждении внутренних элементов и риске возгорания или взрыва. Таким аккумулятором пользоваться категорически запрещено! Его нужно аккуратно отключить и сдать на утилизацию.

Стадия износа

Батарея еще работает, но ее лучшие дни позади. Вы уже заметили, что заряда стало хватать на меньшее расстояние. Напряжение под нагрузкой проседает, но не обваливается полностью. На этом этапе вы еще можете какое-то время пользоваться аккумулятором, но начинайте присматривать замену, чтобы не оказаться в сложной ситуации.

Нормальное состояние

Ваш аккумулятор в хорошей форме. Все показатели в норме. Продолжайте бережно относиться к нему: не переразряжайте, не оставлять на морозе и используйте родное зарядное устройство.

Частые вопросы (FAQ)

Можно ли восстановить аккумулятор электровелосипеда?

Полноценному восстановлению (возврату исходной емкости) литиевые аккумуляторы не подлежат. Однако под "восстановлением" часто понимают ремонт, который может продлить жизнь батареи:

• Реальный ремонт: Замена неисправных ячеек или платы BMS в специализированной мастерской. Это имеет смысл, если изношены лишь 1-2 элемента из многих, а общая стоимость ремонта значительно ниже новой батареи.

• Мнимая "раскачка": Попытки "прошивать" специальными циклами разряда-заряда для литиевых аккумуляторов бесполезны и вредны. Это пережиток эпохи старых Ni-Cd батарей.

Вывод: Если батарея резко потеряла емкость или вздулась — ее нужно менять. Если она перестала работать из-за сломанной BMS, ремонт возможен, но доверять его нужно только профессионалам.

Что такое BMS (Battery Management System) и как понять, что она сломана?

BMS (Battery Management System) — это "мозг" аккумулятора, плата, которая управляет его работой. Ее основные функции:

• Защита от переразряда и перезаряда (главная функция).

• Балансировка ячеек для равномерного заряда.

• Защита от перегрева и короткого замыкания.

Признаки неисправной BMS:

• Аккумулятор полностью не заряжается (например, только до 80%).

• Аккумулятор резко отключается под нагрузкой, хотя индикатор показывает заряд.

• Нулевое напряжение на клеммах при исправном зарядном устройстве.

• Аккумулятор не включается и не заряжается, хотя ячейки в норме.

Почему новый аккумулятор показывает не ту ёмкость?

Возможные причины:

1. "Калибровка" системы: Новому аккумулятору и контроллеру велосипеда может потребоваться 2-3 полных цикла "заряд-разряд", чтобы начать корректно отображать уровень заряда.

2. Неправильные условия теста: Ёмкость проверялась в холодную погоду, при агрессивной езде с постоянными стартами и торможениями — все это снижает реальный пробег.

3. Недобросовестный производитель: К сожалению, встречаются случаи завышения характеристик. Если после нескольких циклов пробег все еще значительно ниже заявленного, возможно, вам продали батарею с более слабыми элементами.

Как правильно хранить аккумулятор, чтобы продлить ему жизнь?

Главные враги АКБ при хранении — полный разряд и высокая температура.

• Идеальный уровень заряда для хранения: 30-60%. Никогда не оставляйте аккумулятор надолго разряженным "в ноль" или полностью заряженным.

• Температура: Комнатная (+10...+20 °C). Избегайте балконов и гаражей, где бывают перепады температур и морозы.

• Периодическое обслуживание: Если храните батарею долго (больше месяца), раз в 2-3 месяца подзаряжайте ее до уровня 50-60%, чтобы не допустить глубокого разряда.

Регулярная диагностика аккумулятора электровелосипеда — это не сложная техническая процедура, а разумная привычка ответственного владельца. Она позволяет не гадать о причинах сократившегося пробега, а точно знать состояние вашей батареи.

1. Начните с визуального осмотра и "тест-драйва" — это может сразу выявить критичные проблемы.

2. Замер напряжения мультиметром до и под нагрузкой даст объективные данные о состоянии цепей и элементов.

3. Проверка реальной ёмкости — единственный способ достоверно оценить степень износа и спрогнозировать, сколько еще прослужит ваш АКБ.

Помните, что своевременное выявление износа помогает избежать неприятных сюрпризов в дальней поездке и дает вам время спланировать покупку новой батареи без спешки.

Берегите свой аккумулятор, и он будет долго и надежно возить вас навстречу новым приключениям!
