Как подключить аккумулятор к электровелосипеду

Установка аккумулятора кажется простой задачей, но именно на этом этапе многие владельцы электровелосипедов допускают критические ошибки. Неправильное подключение может привести к повреждению контроллера, возгоранию или просто к тому, что ваш новый электровелосипед не подаст признаков жизни. Не стоит бояться — этот процесс действительно прост, если знать несколько ключевых правил.

Подготовка к работе — что нужно знать и иметь под рукой

Прежде чем браться за подключение, важно понять, с чем имеете дело, и подготовить всё необходимое. Это залог не только успеха, но и вашей безопасности.

Типы аккумуляторов и их расположение

В первую очередь определите, какой тип аккумулятора установлен на вашем велосипеде:

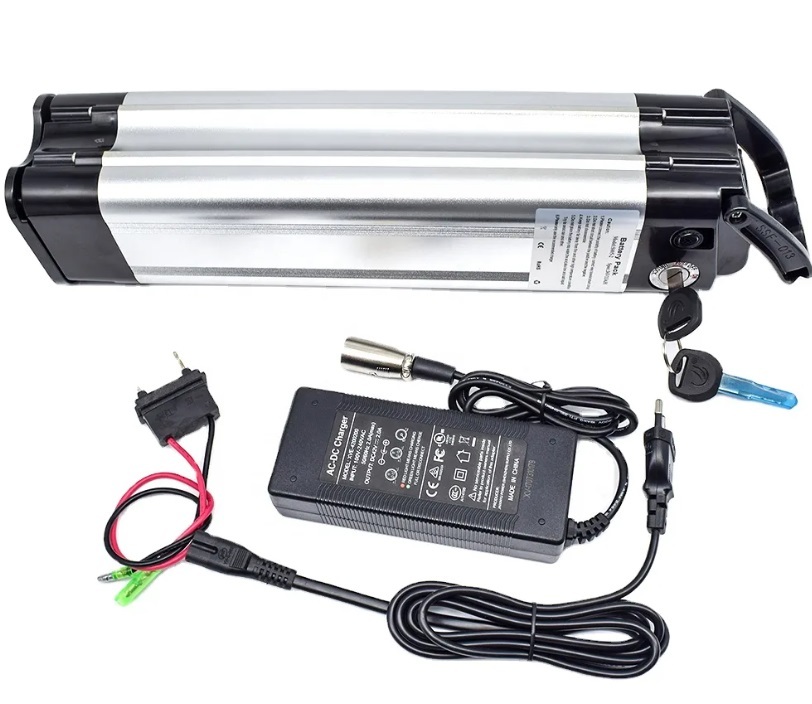

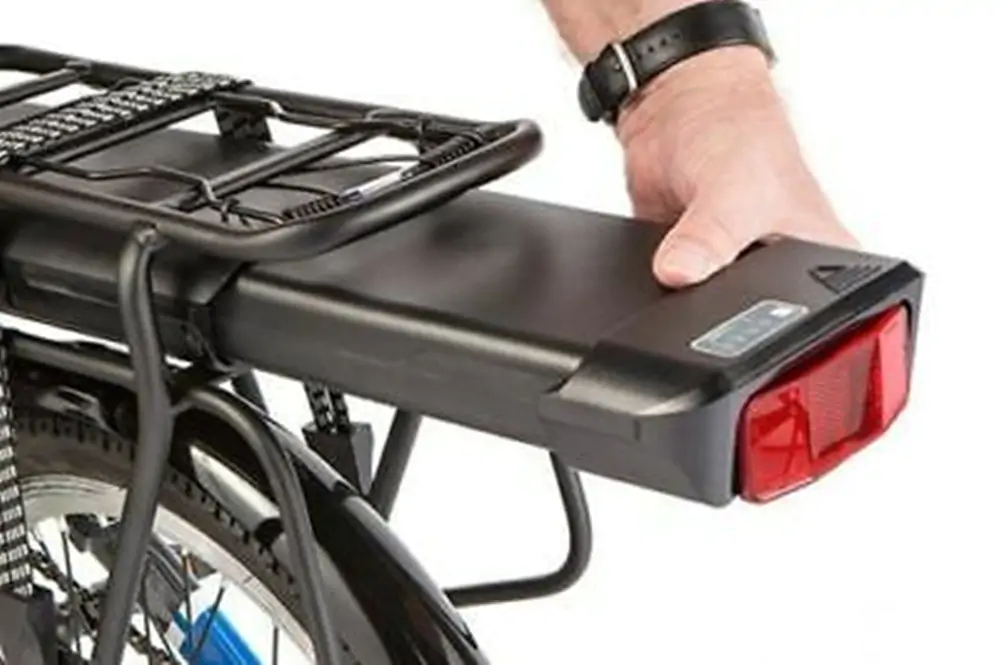

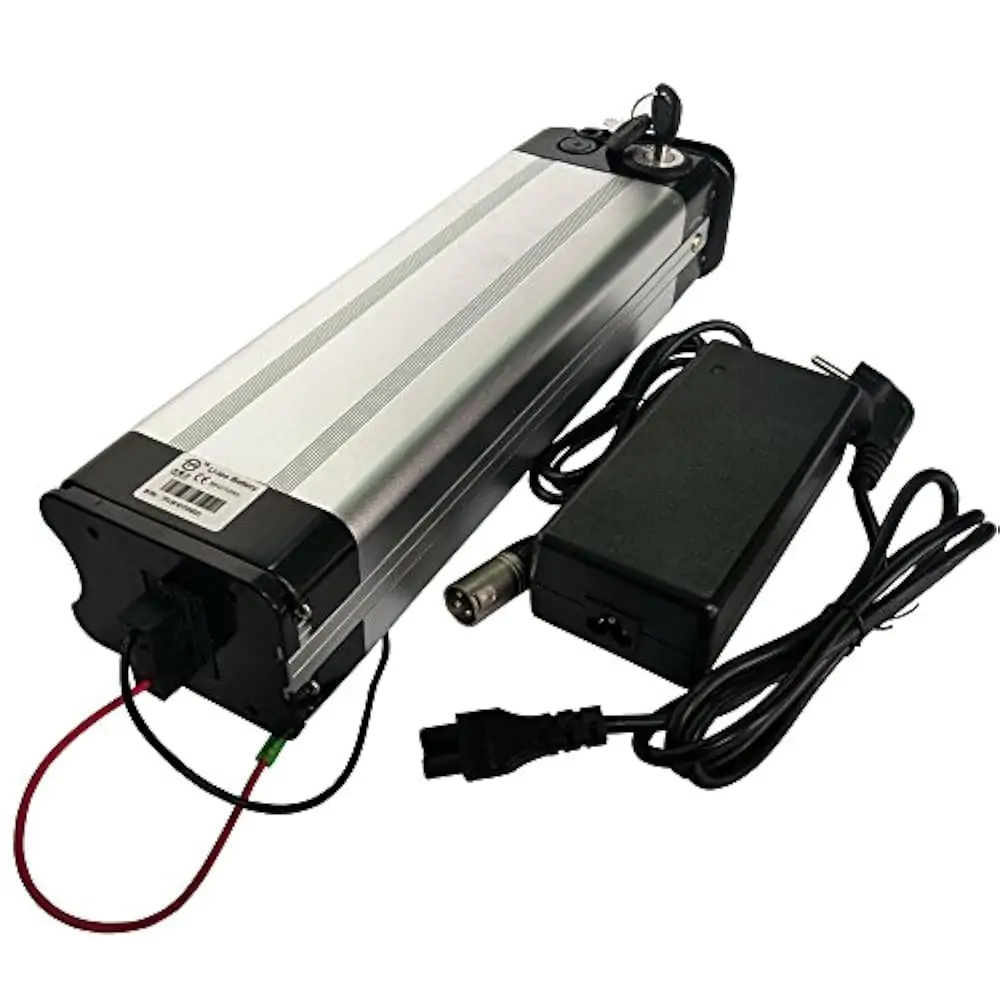

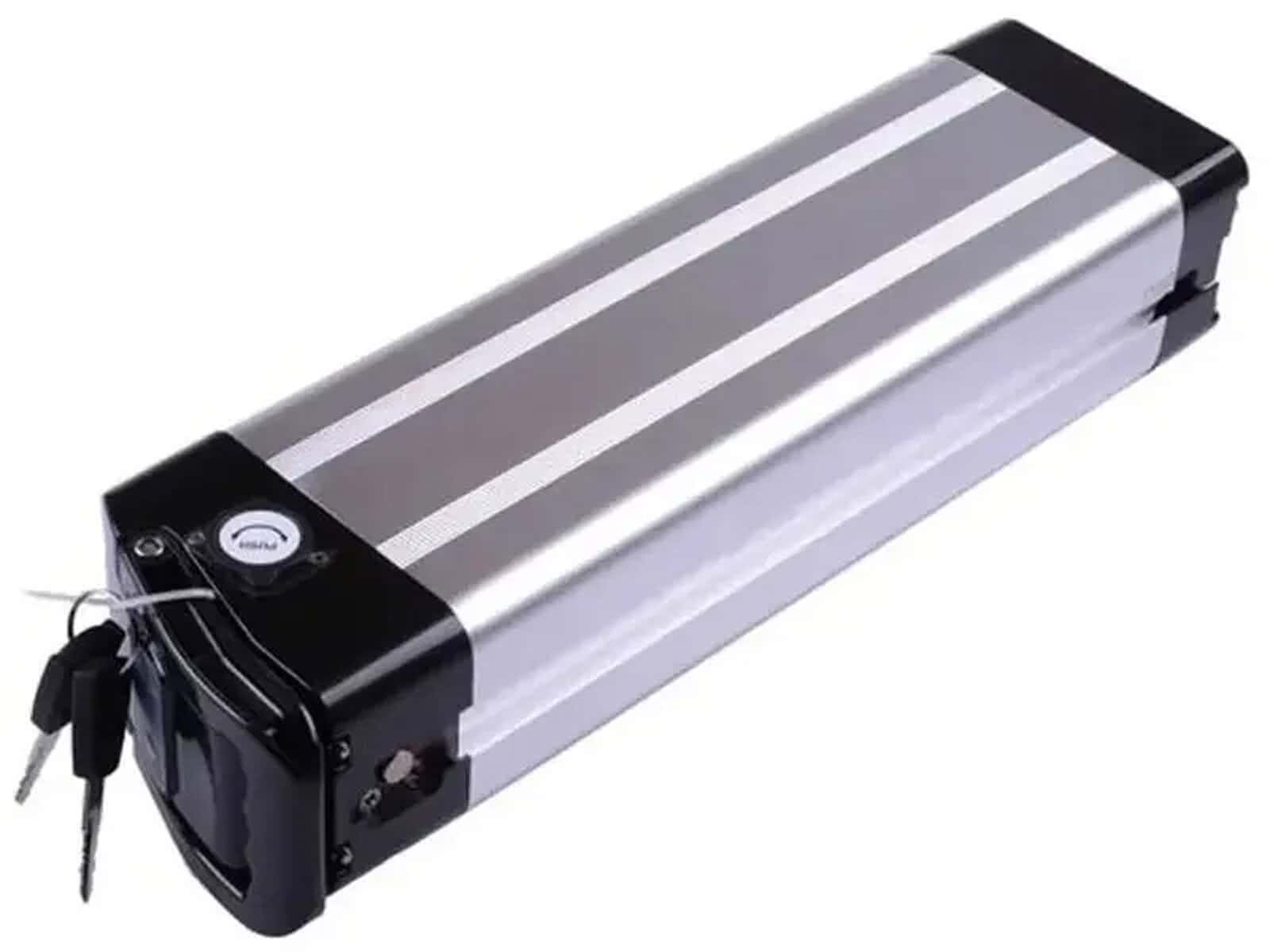

• Внешние аккумуляторы. Крепятся снаружи на раму или на багажник. Обычно фиксируются с помощью ключей или специальных зажимов. Самый распространенный и легко снимаемый тип.

• Встроенные (интегрированные) аккумуляторы. Располагаются внутри рамы, что придает велосипеду аккуратный и современный вид. Для подключения такой батареи часто нужно точно совместить контактную группу на самом аккумуляторе и на велосипеде.

Основные типы разъемов (коннекторов)

Разъем — это «посредник» между аккумулятором и велосипедом. Знать его тип — значит избежать попыток соединить несовместимые элементы.

• Контактная группа (пазы). Характерна для встроенных АКБ. Представляет собой набор плоских позолоченных контактов, которые соединяются при вставке аккумулятора в раму.

• Круглые разъемы (XLR, DC). Напоминают разъемы для профессиональной аудиотехники или зарядки ноутбуков. Часто используются для подключения зарядного устройства, но иногда и как основной силовой разъем.

• Прямоугольные разъемы (XT60, Anderson Powerpole). Это современные и надежные коннекторы, рассчитанные на высокие токи. Разъем XT60 легко узнаваем по желтому корпусу и двум круглым штырькам/гнездам. Anderson Powerpole — это парные пластиковые корпуса, которые часто позволяют менять положение половинок.

Совет: Если есть возможность, заранее найдите в инструкции к велосипеду или посмотрите в интернете, какие именно разъемы используются в вашей модели.

Необходимые инструменты

Вам может понадобиться:

• Набор ключей: Чаще всего требуются шестигранники (ALLOY) или рожковые ключи для фиксации аккумулятора на раме.

• Защитные перчатки (рекомендация). Прочные перчатки уберегут руки от царапин и случайных ударов током при работе с высоковольтными батареями.

• Защитные очки. Мера предосторожности на случай, если при подключении под нагрузкой возникнет небольшая электрическая дуга (искра).

Главное правило безопасности

Соблюдение этих трех пунктов убережет вас и ваш велосипед от неприятностей:

1. Проверяем полярность ДО подключения. Убедитесь, что «плюс» (+) и «минус» (-) на разъемах аккумулятора и велосипеда совпадают. Современные разъемы часто имеют «защиту от дурака» (keyed), но лишняя проверка не помешает. Перепутанная полярность — верный способ вывести из строя электронику.

2. Убедитесь, что разъемы чистые и сухие. Пыль, грязь и влага — враги электрических контактов. Протрите контакты сухой тканью или ватной палочкой, если это необходимо.

3. Не прилагайте чрезмерных усилий. Разъемы должны соединяться плавно и плотно, но без применения грубой силы. Если что-то не стыкуется — остановитесь и проверьте, все ли вы делаете правильно.

Пошаговая инструкция по подключению

Теперь, когда вы всё подготовили, перейдем к самому главному. Четко следуйте этим шагам, чтобы подключение прошло быстро, безопасно и правильно.

Шаг 1: Визуальный осмотр

Внимательно осмотрите аккумулятор и посадочное место на велосипеде. Убедитесь в отсутствии видимых механических повреждений, трещин на корпусе АКБ или раме. Особенно тщательно проверьте контакты — на них не должно быть следов влаги, белого или зеленоватого налета (окислов), а также грязи и пыли. Если контакты загрязнены, аккуратно протрите их сухой мягкой тканью.

Шаг 2: Установка аккумулятора в посадочное место

Аккуратно разместите аккумулятор на раме или начните вставлять его в раму, совмещая направляющие пазы. Не применяйте силу. Аккумулятор должен «сесть» на свое место ровно и без перекосов.

• Для внешних АКБ: После установки предварительно зафиксируйте аккумулятор с помощью прижимных планок или защелок, но не закручивайте ключи до конца — это нужно для точного совмещения разъемов на следующем шаге.

Шаг 3: Подключение основного разъема

Это самый ответственный момент. Найдите на разъемах аккумулятора и велосипеда совпадающие ключи — выступы и пазы, которые не дают соединить их неправильно.

• Плавно и точно совместите разъемы между собой.

• Без резких движений и чрезмерного усилия соедините их. Вы должны почувствовать, как они входят друг в друга, и часто услышать характерный щелчок или почувствовать, что разъем сел плотно и до упора.

Шаг 4: Подключение дополнительных разъемов (если есть)

Некоторые модели электровелосипедов, особенно со встроенными аккумуляторами, могут иметь дополнительный, меньший по размеру разъем. Это может быть connector для зарядки, передачи данных по CAN-шине или подключения к бортовому компьютеру. Если такой разъем есть, аккуратно подключите и его.

• Важно: Сверьтесь с инструкцией к вашей модели, чтобы понять назначение каждого разъема.

Шаг 5: Окончательная фиксация аккумулятора

Теперь, когда все электрические соединения установлены, надежно закрепите аккумулятор.

• Для внешних АКБ: Докрутите все необходимые винты ключами до упора, но без фанатизма, чтобы не сорвать резьбу.

• Для встроенных АКБ: Защелкните финальный замок или закрутите фиксирующий винт, который предотвращает выпадение батареи во время езды. Убедитесь, что аккумулятор прочно сидит в раме и не болтается.

Шаг 6: Первое включение и проверка

Всё готово к первому запуску!

1. Найдите кнопку включения на самом аккумуляторе (если она есть) и переведите ее в положение «Вкл» (On).

2. Нажмите кнопку питания на дисплее или контроллере на руле электровелосипеда.

3. Если все сделано правильно, дисплей должен включиться и показать текущий уровень заряда батареи.

4. Для окончательной проверки поднимите переднее или заднее колесо и плавно нажмите на ручку газа или начните крутить педали (в зависимости от типа привода). Колесо должно плавно вращаться.

Частые проблемы и их решение

Даже при точном следовании инструкции могут возникнуть непредвиденные сложности. Вот список самых распространенных проблем и способы их решения.

Проблема 1: «Аккумулятор не подключается, не входит до конца»

Что проверить и сделать:

1. Визуальный осмотр на погнутость. Тщательно проверьте штырьки и гнезда разъема на предмет механических повреждений. Даже слегка погнутый контакт может помешать соединению.

2. Совмещение «ключей». Убедитесь, что вы правильно совмещаете направляющие пазы и выступы на корпусе разъема. Они существуют именно для того, чтобы предотвратить неправильное подключение. Поверните разъем на 180 градусов и попробуйте снова.

3. Проверьте на загрязнение. Иногда причиной может быть крупная частица грязи, мешающая полному соединению.

Проблема 2: «Велосипед не включается после подключения»

Алгоритм диагностики:

1. Питание АКБ. Самая частая причина! Убедитесь, что на самом аккумуляторе есть кнопка включения, и она активирована.

2. Качество соединения. Вы точно услышали щелчок? Попробуйте отключить и снова подключить основной разъем, убедившись, что он плотно и до конца вошел в гнездо.

3. Уровень заряда. Возможно, аккумулятор полностью разряжен. Подключите его к зарядному устройству на 10-15 минут и попробуйте снова.

4. Предохранитель. Некоторые модели аккумуляторов и контроллеров имеют встроенный предохранитель. Проверьте его целостность по инструкции к вашему велосипеду.

Проблема 3: «При подключении проскакивает искра»

Оценка ситуации и решение:

• Небольшая искра — это норма. При подключении под нагрузкой происходит быстрая зарядка конденсаторов в контроллере велосипеда, что часто сопровождается короткой слабой искрой. Это штатная ситуация.

• Сильная искра с треском — это проблема. Если разряд яркий и громкий, это может указывать на неисправность контроллера или короткое замыкание.

• Как минимизировать риск: Подключайте разъем быстро и уверенно. Медленное соединение усиливает дугообразование. Если искра сильная, прекратите использование и обратитесь в сервисный центр.

Проблема 4: «Неправильная полярность на проводах»

Главное правило: НИКОГДА не меняйте провода местами! Подключение «плюса» к «минусу» почти гарантированно выведет из строя контроллер велосипеда и может привести к возгоранию.

Как правильно определить полярность:

1. Цветовая маркировка. Стандартом является красный провод для «плюса» (+) и черный для «минуса» (-). Однако всегда лучше перепроверить.

2. Маркировка на корпусе. На разъеме, контроллере или самом аккумуляторе почти всегда есть символы «+» и «-». Это самый надежный способ.

3. Сверьтесь с инструкцией. Если есть сомнения, инструкция к вашему электровелосипеду — лучший источник достоверной информации.

Чего делать категорически нельзя

Соблюдение этих запретов — не просто формальность, а строгая необходимость, которая убережет вас от травм, а ваш электровелосипед от дорогостоящего ремонта.

• Не подключайте аккумулятор с перепутанной полярностью.

Это самая опасная и разрушительная ошибка. Подача "плюса" на "минус" мгновенно выводит из строя контроллер двигателя и другую электронику велосипеда. Ремонт в этом случае будет равносилен покупке новых ключевых компонентов. В худшем scenario это может привести к возгоранию проводки или самого аккумулятора.

• Не используйте силу, если разъем не становится на место.

Разъемы спроектированы так, чтобы соединяться плавно и с небольшим усилием. Если что-то мешает — значит, вы что-то делаете не так: не совместили «ключи», погнули контакт или в паз попал мусор. Применяя грубую силу, вы сломаете пластиковый корпус разъема, погнете ответственные контакты, что приведет к короткому замыканию или ненадежному соединению.

• Не продолжайте подключение, если разъем сильно искрит.

Слабая, единичная искра при первом подключении — это норма. Но если при каждой попытке соединения возникает мощная искра с треском и дымом — это верный признак короткого замыкания или неисправности контроллера. Продолжение попыток усугубит повреждения и опасно для жизни.

• Не оставляйте аккумулятор плохо закрепленным.

Даже если разъем подключен, плохо зафиксированный аккумулятор — это угроза безопасности. На первой кочке или яме он может выскочить из посадочного места, повредив контакты, оборвав провода и упасть на землю. Это не только испортит дорогостоящую батарею, но и создаст аварийную ситуацию на дороге. Всегда убеждайтесь, что замки защелкнуты, а винты затянуты.

Часто задаваемые вопросы (FAQ)

Здесь собраны ответы на самые популярные вопросы, которые возникают у пользователей при работе с аккумулятором электровелосипеда.

• Можно ли отключать аккумулятор после каждой поездки?

Да, и это даже рекомендуется делать. Если вы храните велосипед в помещении (квартире, доме), отключение аккумулятора позволяет избежать паразитного разряда и минимизировать риски в случае неисправности электроники. Кроме того, это удобно для зарядки в удобном месте. Для самого аккумулятора такой режим полезен, так как позволяет хранить его в оптимальных условиях (при комнатной температуре), что продлевает срок его службы.

• Что делать, если я все же перепутал полярность?

Немедленно отключите питание и отсоедините аккумулятор. К сожалению, последствия, скорее всего, уже наступили. Перепутанная полярность почти мгновенно выводит из строя контроллер двигателя — «мозг» вашего электровелосипеда. Не пытайтесь включать велосипед снова. Единственное верное решение в этой ситуации — диагностика и ремонт в специализированном сервисном центре. Самостоятельно решить эту проблему практически невозможно.

• Нужно ли как-то обслуживать разъемы?

Да, периодическое обслуживание разъемов очень важно для надежного контакта. Регулярно проверяйте их на наличие пыли, грязи и следов окисления (белого или зеленоватого налета). Для очистки используйте ватную палочку, смоченную в изопропиловом спирте — он хорошо очищает, быстро испаряется и не оставляет следов. После чистки дайте контактам полностью высохнуть перед подключением. Не используйте для этого воду или абразивные материалы.

• Как правильно хранить аккумулятор, если я долго не пользуюсь велосипедом?

Для длительного хранения (больше месяца) оптимально зарядить аккумулятор до уровня 60-80% и хранить его в сухом прохладном месте при температуре +10...+20°C. Не оставляйте его полностью разряженным или, наоборот, на 100% заряженным на долгий срок — это значительно снижает его ресурс.

Правильное подключение аккумулятора — это простой, но крайне важный процесс, лежащий в основе безопасной и долговечной работы вашего электровелосипеда. Как вы могли убедиться, достаточно следовать четкому алгоритму: от визуального осмотра и понимания типов разъемов до финальной проверки работы системы.

Помните, что внимание к мелочам — чистота контактов, совпадение ключей на разъемах и надежная фиксация — предотвращает подавляющее большинство потенциальных проблем. Если же вы столкнулись с ситуацией, выходящей за рамки этой инструкции (например, с сильным искрением или ошибкой с полярностью), не рискуйте — доверьте диагностику и ремонт профессионалам.
